Рис. 84.Поперечные разрезы зернохранилищ:

_а _ напольных; б — закромных; в — бункерных; 1 — фундамент; 2 — колонна; 3 — подпорные инвентарные щиты; 4 — стеновая панель; 5 _ прогоны покрытия; 6 — плиты покрытия с кровлей; 7 — бурт зерна; 8 — наружная несущая стена; 9 — стропила; 10 — покрытиеиз асбестоцементных листов; 11 — верхняя транспортерная галерея; 12 — закром для зерна; 13 — кольцевые элементы бункера; 14 — надбункернаягалерея; 15 — деревянный настил; 16 — металлические воронки; 17 — стены из асбестоцементных листов; 18 — надбункерное помещение

Рис. 85.Картофелехранилище заглубленного типа: а — фасад; б — план; в — поперечный разрез; I — тамбур; II — проезд; III — закром; IV — вентиляционная камера; V — приточная вентиляционная шахта; VI — приставные закрома; 1 — фундамент; 2 — кирпичная стена; 3 — грунтовая отсыпка; 4 — утепление наружной стены; 5 — утепленная кровля с рулонным

покрытием; 6 — прогон; 7 — колонна внутреннего каркаса

Рис. 86.Овощехранилище наземного типа: а — фасад; б — план; в — поперечный разрез; \ — помещение товарной обработки овощей; \\ — весовая; \\\ — служебные помещения; N — венткамера; V — помещение для хранения овощей;

1 — фундамент; 2 — панельные стены; 3 — утепленное покрытие; 4 — прогоны покрытия; 5 — колонна

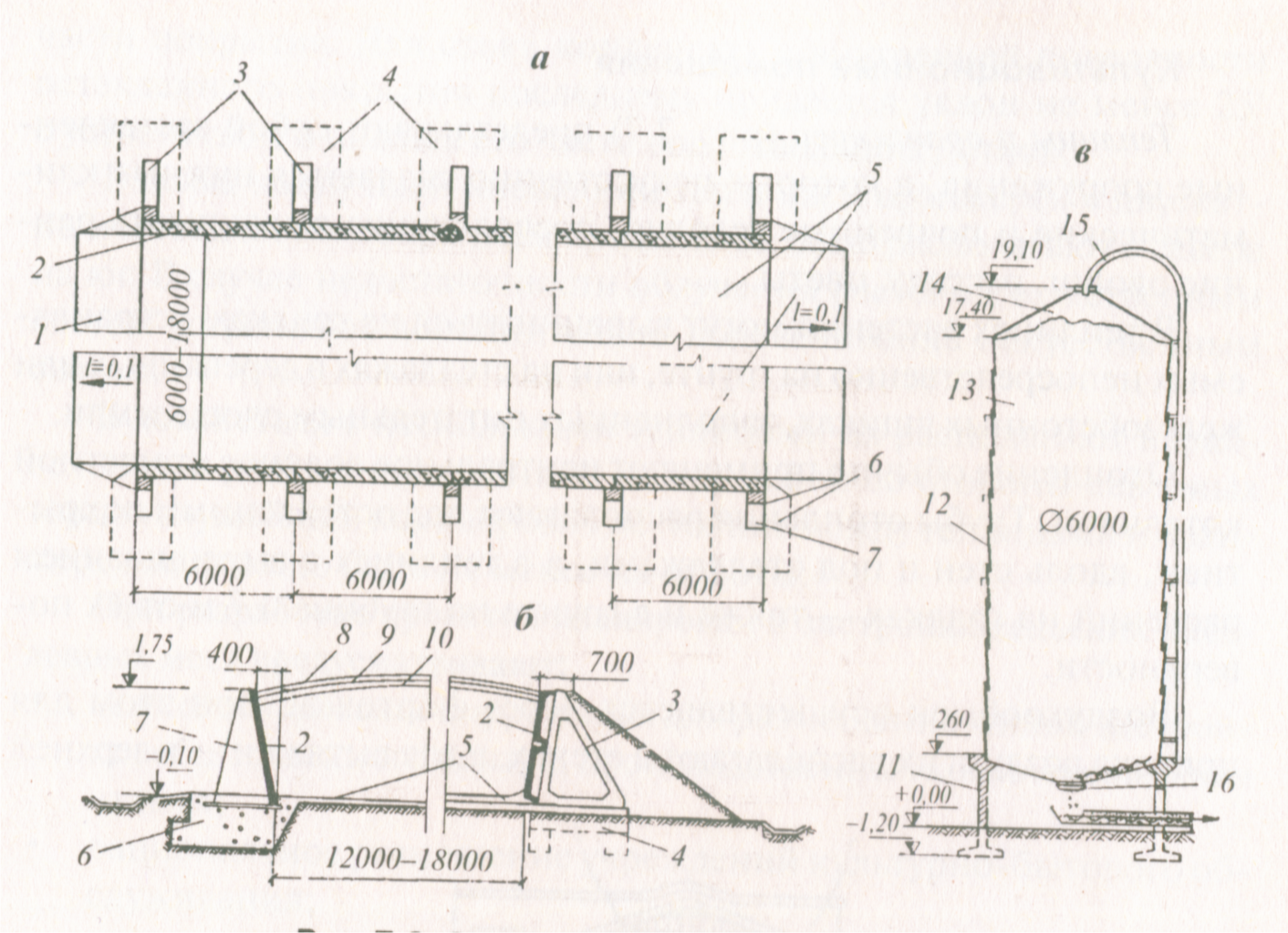

Рис. 87. Сооружения для хранения силоса: а — силосная траншея (план); б — поперечный разрез траншеи; в — силосная башня с нижней разгрузкой (в разрезе); 1 — пандус (въезд в траншею); 2 — стенка из сборных плит; 3 — треугольная рама контрфорса; 4 — плита сборного фундамента; 5 — днище из монолитного бетона; 6 — фундамент из монолитного бетона; 7 — стойка контрфорса; 8 — утепление соломой; 9 — присыпка землей; 10 — синтетическая пленка; 11 — бетонный цоколь; 12 — стальной корпус; 13 — силос или сенаж; 14 — стальная крыша; 15 — загрузочный люк

с подающей трубой; 16 — днище с разгрузочным устройством
