Описание работы электрической схемы.
|
|
4.2.1. Блок-схема измерительного блока (пульта) представлена на Рис.4.
Пульт включает в себя следующие блоки:
- центральный процессор (ЦП);
- контроллер индикатора (КИ);
- контроллер клавиатуры (КК);
- контроллер разъема (КР);
- специализированный жидкокристаллический индикатор (ЖКИ);
- 3 независимых источника высоковольтного питания (ИП1, ИП2, ИП3);
- блок клавиатуры (К);
- репрограмируемое запоминающее устройство (РПЗУ);
- двух встроенных детектор СБМ-32 (С1);
- встроенный детектор СИ-34ГМ (С2);
- блок обработки сигнала (Б);
- разъем 2РМ-7 (Р);
- элемент питания 9В.
4.2.2. Схема работает следующим образом. В результате воздействия ионизирующего излучения на выходе детекторов появляются импульсы, которые поступают в блок обработки сигнала и далее на центральный процессор и преобразуется в звуковую сигнализацию и цифровую информацию о значениях мощности эквивалентной дозы ионизирующего фотонного излучения (далее МЭД), эквивалентной дозы ионизирующего фотонного излучения (далее ЭД), плотности потока a-, b-частиц, удельной активности. Цифровая информация поступает на ЖКИ.
Времена измерения по каждому каналу, коэффициент пересчета дозы хранятся в энергонезависимом РПЗУ и могут быть изменены только при переключении внутреннего переключателя.
4.2.3. Внешний вид передней панели показан на Рис.5.
Рисунок 5. Внешний вид передней панели пульта дозиметра-радиометра «ДРБП-03».
В таблице 7 представлены функциональные возможности клавиатуры управления работой дозиметра-радиометра.
Таблица 7.
| Кнопка | Выполняемая функция | |||||
| Выполняемая функция при использовании кнопки 5 (" Порог") | Выполняемая функция при использовании кнопки 8 (" F") | |||||
| " I/Q" | Включение/ выключение питания | - | - | |||
| " Ä " | Подсветка индикатора | - | - | |||
| " Доза" / “Ü “/ " Фон" | Переход в режим индикации накопленной дозы | Перемещ. налево по разрядам индикатора в режиме установки значений (до 0000.) | Включить/ Выключить режим с вычитанием фона | |||
| " Ввод" / / " Поиск" | Ввод значения для вычисления среднего | Ввод числового значения порога | 1)Включить/ Выключить режим " Поиск" 2) Ввод числового значения (для режима с вычитанием фона) | |||
| " Порог" / Þ Функц. кнопка | Режим установки числового значения порога | - Перемещ. направо по разрядам индикатора в режиме установки значений (до 0.000) | Переход в режим поверки | |||
| " Канал" / " Ý " / " Х" | Перебор каналов измерения | Перебор цифр внутри разряда при установки порогов | Индикация измеренно- го среднего значения | |||
| " Сброс" / / " Эконом" | Перезапуск измерения или сброс значения накопленной дозы | Включить/ Выключить режим " Эконом" | ||||
| " F" / ß | Функциональная кнопка | Перебор цифр внутри разряда при установки порогов | - | |||
4.2.4. На Рис.6. показан внешний вид специализированного ЖКИ. На поле индикации, кроме четырех цифровых разрядов, размещены символы, обозначающие выбранный канал и размерность измеряемой величины. В таблице 8 приведено соответствие канала измерения и символов на ЖКИ.

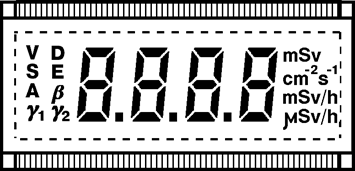

Рисунок 6. Внешний вид специализированного жидкокристаллического индикатора.
Таблица 8.
| Номер измерительного канала и измеряемая величина | Блок детектиро-вания | Индикация | ||
| Символ | Размерность | |||
| 1. МЭД (мкЗв/ч) | пульт | mSv/h | ||
| 2. МЭД (мЗв/ч) | пульт | mSv/h | ||
| 2`. ЭД (мЗв) | пульт | D, g2 | mSv | |
| 3. Плотность потока b-излу- чения (с-1см-2) | БДБА-02 | b | cm-2s-1 | |
| 3`. Плотность потока a-излу -чения (с-1см-2) | БДБА-02 | A | cm-2s-1 | |
| 4. МЭД (мкЗв/ч) | БДГ-01 | g1 | mSv/h | |
