Нормирование воздействия теплового излучения ⇐ ПредыдущаяСтр 4 из 4
Интенсивность теплового облучения работающих от нагретых поверхностей технологического оборудования, осветительных приборов, инсоляции на постоянных и непостоянных рабочих местах не должна превышать: -35 Вт/м2 при облучении 50% поверхности тела и более, -70 Вт/м2 - при величине облучаемой поверхности от 25 до 50% и -100 Вт/м2 - при облучении не более 25% поверхности тела. Интенсивность теплового облучения работающих от открытых источников (нагретый металл, стекло, " открытое" пламя и др.) не должна превышать 140 Вт/м2, при этом облучению не должно подвергаться более 25%) поверхности тела и обязательным являе гея использование средств индивидуальной защиты, в том числе средств защиты лица и глаз (ГОСТ 12.1.005-88).
II Расчётная часть работы Определить необходимую мощность электродвигателя вентилятора, обеспечивающего эффективную работу вытяжного зонта, установленного над заданным источником пылегазовыделения. Данные для расчёта приведены в табл. 2. Таблица 2 - данные для расчета вытяжного зонта
tист=504°С tв=24 °С Решение: Вытяжные зонты устанавливаются над оборудованием с устойчивым конвективным потоком, а также над пылящим и газовыделяющим оборудованием. С поверхности источника вредных выделений, имеющего температуру выше температуры атмосферы цеха, поднимается конвективный поток, обусловленный разностью плотностей нагретых и холодных газов или паров. Эти потоки захватывают частицы пыли, пары и образующиеся газы и уносят их вверх от нагретой поверхности. Выбор вентилятора производится с учетом необходимого напора и производительности. Потребная мощность (кВт) на валу электродвигателя рассчитывается по формуле
где L - производительность, м Р - напор, Па;
На рисунке 4 показана схема зонта для улавливания вредных выделений. Рисунок 4 - Схема вытяжного зонта Эффективность работы вытяжного зонта зависит от количества удаляемого воздуха L и скорости w отсасывания смеси газов и тонкодисперсной пыли (сравнение с рекомендованной w для определенной группы вредных веществ), а также от расстояния зонта от теплогазопылевыделяющей поверхности Н и угла раскрытия зонта а (обычно а < 60°). Экспериментально определено, что оптимальная высота установки рабочего сечения зонта от источника должна быть (0, 2...0, 4)Dэкв (Dэкв =1, 13 Fист=0, 9*1, 2=1, 08 м, Dэкв=1, 13 Исходя из практических данных габаритные размеры зонта (длина и ширина) принимаются на 0, 2 м больше размеров источника вредных выделений. Габаритные размеры: (0, 9+0, 2)*(1, 2+0, 2)=1, 54 м. Эффективная работа L (м /ч) вытяжного зонта обеспечивается при расходе удаляемого воздуха от теплогазоисточника.
где Kv - поправочный коэффициент на подвижность воздуха помещения; Кσ - поправочный коэффициент на наличие газовой составляющей в конвективном потоке; Q - количество конвективной теплоты, теряемой источников теплогазовыделений.
где
Подставляя в формулу (3) получим: Q=2, 67*1, 54*(480)4/3=15453, 27 Коэффициент Kv можно определить по графику на рис. 5 зависимости от скорости движения воздуха в помещении wn и параметра A.
Рисунок 5 - Поправочный коэффициент Kv на подвижность воздуха в помещении при А: 1 - 2, 0; 2 - 1, 0; 3 - 0, 5; 4 ~ 0, 38; 5 - 0, 25; 6-0, 19
Кv=1, 5 Зная значение коэффициента Kv=1.5 из табл.3, можно найти коэффициент Кσ. Таблица 3 - Значении коэффициента К σ в зависимости от Кv
Кσ =1, 23. L = (43*Н / Dэкв + 0, 65)Q1/3D5/3KvK σ = (43* 0, 47 / 1, 17 + 0, 65)*(15453.27)1/3* (0.9)5/3 *1.5 *1.23= 691.03 В зависимости от класса опасности выделяющихся газов должно меняться значение средней скорости в плоскости приемного сечения зонта (м/с), определяемой по формуле: wср =L/Fзонт =691.03 / 0.9=767.81 м/с Где Fзонт - площадь сечения зонта, Fзонт=АВ=0.9 м2
Расчитаем потребную мощность (кВт) на валу электродвигателя по формуле (1)
где L - производительность, м Р - напор, Па;
Ответ: N=1, 32 кВт.
Заключение В ходе работы в теоретической части домашнего задания были рассмотрены виды теплового излучения, его источники, меры индивидуальной защиты и нормирование воздействия теплового излучения. В расчётной части научились определить необходимую мощность электродвигателя вентилятора, обеспечивающего эффективную работу вытяжного зонта, установленного над заданным источником пылегазовыделения.
Список использованной литературы

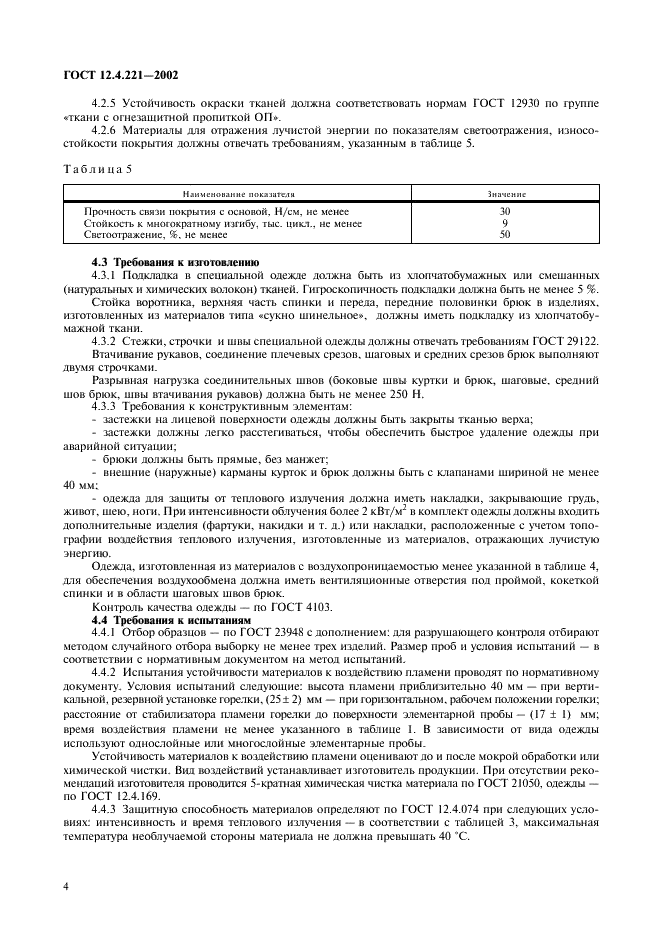

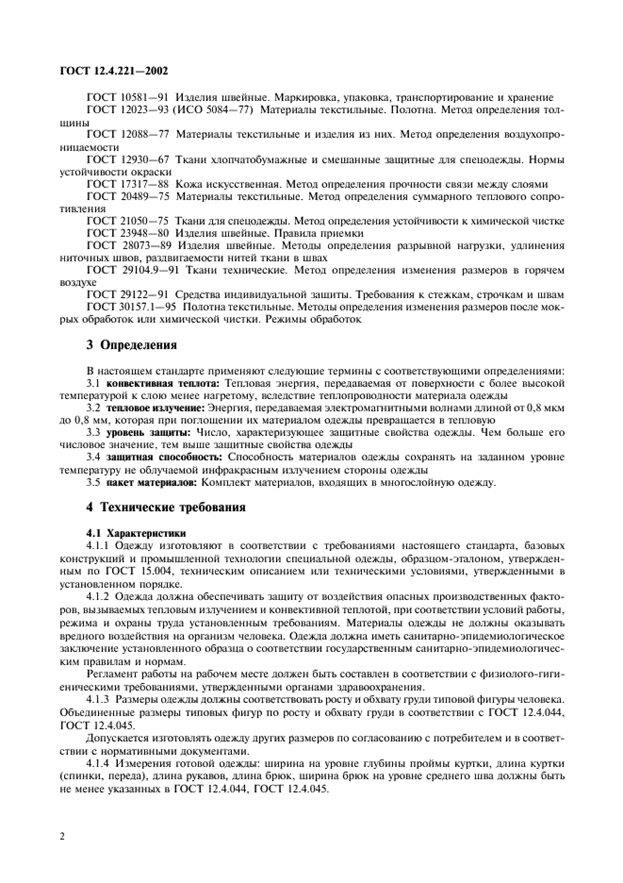

1. Безопасность жизнедеятельности. Учебник для студентов средних профессиональных учебных заведений С.В.Белов, В.А.Девисилов, А.Ф.Козьяков и др.; под общ. ред. С.В.Белова-М: Высшая школа, 2002-357 с. 2. ГОСТ 12.4.176-89. Одежда специальная для защиты от теплового излучения. – Введён 01.01.90.- М.: Изд-во стандартов, 1990.-5 с.: ил. 3. ГОСТ 12.4.221-2002. Система стандартов безопасности труда. Одежда специальная для защиты от повышенных температур теплового излучения, конвективной теплоты. Общие технические требования.— Введён 01.07.2003.- М.: Изд-во стандартов, 2003.-9 с. 4. ГОСТ 12.4.123-83. Система стандартов безопасности труда. Средства коллективной защиты от инфракрасного излучения.-Введён 01.01.1984.- М.: Изд-во стандартов, 1984.-5 с.: ил. 5. Хотунцев Ю.Л. Экология и экологическая безопасность: Учеб. Пособие. – М.: ACADEMA, 2002. – 480 с. 6. https://ru.wikipedia.org Сайт Электронной библиотеки Википедия.
|
