Порядок выполнения. 1. Ознакомиться с устройством лабораторной установки ⇐ ПредыдущаяСтр 3 из 3

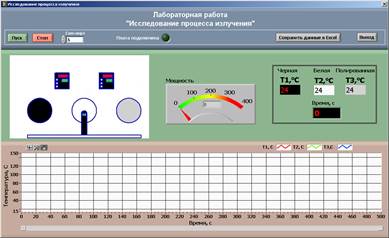

1. Ознакомиться с устройством лабораторной установки 2. Включить компьютер, подключить USB шнуры стенда к компьютеру. 3. Вывести на экран лицевую панель лабораторной работы «ИК излучение» (рис. 4), и запустить режим измерения температуры мишеней. Рисунок 4. – Лицевая панель программы
4. Установить ИК-термометр, таким образом, чтобы лазерное пятно совпадало с центром первой мишени. 5. На лицевой панели запустите программу кнопкой «Пуск». 6. Включите ЛАТР клавишей ВК1 на панели и выведите напряжение на 90 В. 7. Определить и зафиксировать в таблице 2 температуру окружающей среды Т0. 8. В течение 5 минут наблюдать на лицевой панели компьютерной системы измерения показания термопар (на многолучевом графике) Т1 – черной, Т2 – белой, Т3 – полированной мишеней, закрепленных с внутренней сторон мишеней. 9. Сравнить показания термопар и показаний ИК-термометра.. 10. Увеличить температуру нагрева мишеней до 100, 120 °С. 11. Обработать полученные данные по всем мишеням и определить степень черноты ε j для каждой при разных температурах их поверхностей (при этом как и в формулах 2 температура берется в Кельвинах)
где Тч, Тб, Тп, – температура черной, белой или полированной поверхностей соответственно, измеренные термопарой, К, Тикч, Тикб, Тикп, – температура черной, белой или полированной поверхностей, соответственно, измеренные ИК пирометром, К. T0 – температура окружающей среды (см. зеленый индикатор правого измерителя температуры), К. 12. Обработать данные по мишеням и проверить величину коэффициента излучения по уравнению Стефана-Больцмана.
где e - степень черноты наружной поверхности мишени, Q – результирующий поток излучения, S – площадь поверхности мишени, T1 – температура поверхности мишени (измеряется термопарой), К T0 – температура окружающей среды (см. зеленый индикатор правого измерителя температуры), К 13. Построить график зависимости степени черноты исследованных поверхностей от температуры мишеней. 14. Сравнить результаты эксперимента со справочными данными. 15. Ответить на контрольные вопросы и сделать самостоятельные выводы по лабораторной работе.
Таблица 2. Результаты измерения температуры излучающих поверхностей
Контрольные вопросы 1. Как соотносятся между собой скорости распространения тепла при передаче его теплопроводностью, свободной или вынужденной конвекцией и тепловым излучением? 2. Что представляют собой модели абсолютного черного, абсолютно белого и серого тел, используемые в расчете лучистого теплообмена? 3. Какие из тел могут считаться абсолютно прозрачными, диатермическими средами? 4. Какие способы защиты от теплового излучения может предложить современная техника? 5. Что представляет собой экранно-вакуумная изоляция и чем объясняется ее эффективность? 6. Какие сложности в расчетах теплообмена влечет нелинейная зависимость интенсивности излучения от температуры нагретой поверхности? 7. Может ли в этом случае в полной мере использоваться модели геометрически подобных разномасштабных тел для экспериментального определения характеристик теплообмена?
Литература
1. Методические указания по выполнению лабораторных работ по теплотехнике. Северо-Западный заочный технический университет.; СПб, 2003. 2. Теория тепломассообмена. М., Энергия, -1984, - 468 с. 3. Теплотехнический эксперимент. Справочник по тепломассообмену.: М., Энергоиздат-1982, -512 с. 4. А.Г. Блох, Ю.А. Журавлев, Л.Н. Рыжков Теплообмен излучением. Справочник: М.: Энергоатомиздат, 1991. - 431 с.
|
