Особливості будови двохчіпової відео карти Radeon HD 6990








Прискорювач Radeon HD 6990 590 є не що інше, як «склеювання» пари уповільнених Radeon HD 6970 на одній друкованій платі. Новий прискорювач будується на базі двох графічних процесорів VLIW4, виконаних по 40-нм техпроцесу, а сумарний обсяг його відеопам'яті становить значні 3 Гбайт. Для того, щоб укластися в прийнятні рамки TDP, інженери AMD не вдавалися до усікання кількості функціональних блоків, натомість довелося знизити частоту графічних чіпів і відеопам'яті на 27% і 17% відповідно, а також довелося переробити систему живлення відеокарти. Такі зміни дозволяють говорять про те, що максимальне значення TDP для GeForce Radeon HD 6990на 10 Вт нижче значення PowerTune Maximum стандартної версії Radeon HD 6970 і на 85 Вт нижче PowerTune Maximum прискореною. Якщо порівнювати максимальне значення Radeon HD 6990 з типовими показниками Radeon HD 6970, різниця вже не така висока, оскільки типовий рівень TDP для флагмана AMD становить 350 і 415 Вт для стандартної і прискореної версії відповідно, що стало можливим завдяки застосуванню технології AMD Power Tune.

Рисунок 2.6 – Друкована плата Radeon HD 6990



Прискорювач Radeon HD 6990 в цілому покаже близьку прискорену версією Radeon HD 6990 продуктивність, небагато обганяючи флагманський продукт AMD в іграх, які активно використовують складні режими тесселяції і відстаючи в тих додатках, які завжди були сильною стороною AMD.

У першу чергу, звичайно Radeon HD 6990- це кінцевий продукт, розрахований виключно на ентузіастів комп'ютерних ігор, потреби яких не задовольняють одночіпове рішення. Більш того, установка двох таких прискорювачів дозволить організувати Quad-SLI конфігурацію, ефективно використовувати яку можна для гри в Surround і 3D Vision Surround-режимах.

У порівнянні з однопроцесорними прискорювачами GeForce, у «двоголового» HD 6990є пара переваг. Наприклад, якщо ігри з підтримкою PhysX, що присутні на ринку, можна задіяти другий GPU виключно для прискорення фізики.

Рисунок 2.7 – Інтерфейсні роз’єми Radeon HD 6990



Крім того, навіть одне ядро Radeon HD 6990 здатне працювати з Surround-інфраструктурою, чого не може ні один представник сімейства Radeon з 1 GPU. Ігори, що підтримують PhysX, досить мало, і купувати двочіпового монстра тільки для того, щоб віддати всі ресурси одного з GPU на прискорення фізичних ефектів, не дуже розумно. Ну а якщо розраховувати на комфортну гру в 3D Vision Surround рисунок 2.8 -режимі, то, незважаючи на наявність двох чіпів, продуктивність в іграх буде не на висоті, про що досить красномовно свідчать отримані нами нещодавно результати. Навіть 3-Way SLI з Radeon HD 6970 далеко не скрізь справляється з таким завданням. Radeon HD 6990- продукт іміджевий, і він цілком підійде для тих, хто бажає мати найпотужнішу, максимально функціональну відеокарту.





Рисунок 2.8 - 3D Vision Surround



При установці в комп’ютерну систему прискорювач Radeon HD 6990займає два слота розширення, що в даний час є стандартом. Довжина самої плати не сильно більше довжини еталонного зразка Radeon HD 6970і складає 28 см. Оформлення системи охолодження Radeon HD 6990 виконано у властивій всім сучасних продуктів кольоровій гамі: чорний кожух з фірмовими сіро-зеленими вставками, що закриває всю друковану плату. На зворотному боці PCB знаходяться накладки, які створюють жорсткість і одночасно розсіюють тепло з мікросхем пам'яті (рисунок 2.9).





Рисунок 2.9 - Накладки графічного процесора



Для нормальної роботи Radeon HD 6970вимагає підключення двох 8-контактних конекторів PCI-Ex. До речі, виробник рекомендує використання 700-Вт блоків живлення для стабільної роботи системи з прискорювачем Radeon HD 6990.

На панелі висновків, крім вентиляційних отворів, розташовуються три роз'єми DL DVI-I і один mini-DisplayPort рисунок 2.7.

Як і у деяких інших моделей прискорювачів GeForce, для кріплення системи охолодження HD 6990використовуються гвинти з головками під шестигранну викрутку. Перед тим як в домашніх умовах розбирати такий прискорювач, переконайтеся в наявності відповідних інструментів, у противному випадку можна зірвати різьблення на гвинтах при спробі зняти систему охолодження.

Остання має, якщо так можна висловитися, наскрізне виконання. Тильна сторона СО не закрита пластиком, а вентилятор знаходиться прямо посередині плати рисунок 2.10 - таке розташування дозволяє більш ефективно відводити тепло від обох графічних процесорів, простягаючи холодне повітря через обидва радіатори на GPU.





Рисунок 2.10 – Передній вид дховчіпової відеокарти



Діаметр крильчатки вентилятора становить 80 мм. Для ефективного відведення тепла від пари GPU використовуються «бруски", кожен з яких представляє собою термокамеру, розташовану в основі, і набір з найтонших алюмінієвих ребер, припаяних до цієї термокамері і розсіюють тепло.

Система живлення в цілому дуже схожа на ону у Radeon HD 6970: використовуються ті ж самі контролери та компоненти, хіба тільки кількість фаз GPU скоротили з 6 до 5. Для живлення графічних процесорів використовуються два контролера CHiL Semiconductor CHL8266 (по 5 фаз на кожен GPU), а живлення пам'яті в порівнянні з аналогічним блоком у HD 6990залишилося без змін: два контролери Anpec APW7066 (одна фаза Vdd + одна фаза Vddq).

Крім того, однофазне живлення використовується на комутаторі NF200, за нього відповідає контролер Anpec APW7142.

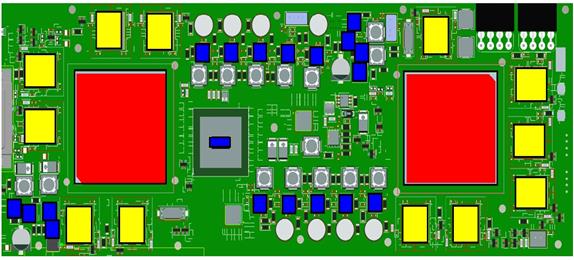

При виробництві Radeon HD 6990використовувався наступний термоінтерфейс:

Для GPU (на схемі відзначено червоним): Shin-Etsu MicroSi X23-7762

Для відеопам'яті (на схемі відзначено жовтим): Laird Technologies Tflex 300

Для елементів системи живлення і інших мікросхем (на схемі відзначено синім): Fujipoly Sarcon XR-Pe

На плату встановлено 24 мікросхеми пам'яті Samsung стандарту GDDR5 з маркуванням K4G10325FE-HC04. Сумарний обсяг відеопам'яті становить 3072 Мбайт. Чіпи мають час доступу 0, 4 нс, а їх номінальна частота дорівнює 1 000 МГц (4 000 МГц QDR), однак штатна робоча відеопам'яті складає 853 МГц (3414 МГц QDR) рисунок 2-11.





Рисунок 2.11 - Структурна схема двохчіпової відеокарти Radeon HD 6990
