Исходные данные. Примечание : расстояние первого участка L1 не учитывается.

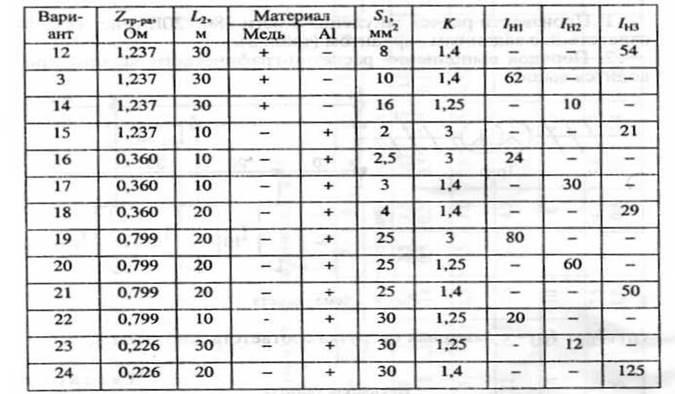

Окончание табл. 8

Примечание: расстояние первого участка L 1 не учитывается.

Пример расчета.

Дано: L 2= 30 м; S = 6 мм2; K = 3; I н =50 А; провод медный = 0, 018 Ом·мм2/м; Z тр = 0, 799 Ом.

1. Вычерчивается схема замещения однофазного короткого замыкания при замыкании фазы А на корпус (см. рис. 3).

2. Проводим расчет сопротивлений однофазного и нулевого защитного проводников, определив по I н сечение проводника S = 6 мм2:

Ом,



3. Определяем ток короткого замыкания I к на основании формулы (6):

4. Проверяем первое условие на отключающую способность для плавкой вставки:

Условие выполняется, следовательно, произойдет надежное автоматическое отключение в аварийном режиме поврежденной установки.

5. Проверяем второе условие (формула (13)). Для этого рассчитываем напряжение прикосновения:

и по табл. 3 находим t ГОСТ= 0, 7 с.

6. Определяем

7. Выбираем по I н плавкий предохранитель типа ПН2-100 с номинальным реальным I НР = 50 А (табл. 4).

8. Определяем время срабатывания плавкой вставки при Kр = 7 (табл. 4).

t ср = 0, 4 с.

Следовательно, условие (13) тоже выполняется

0, 7с > 0, 4 с.

На основании проделанных расчетов можно сделать вывод: выбранный плавкий предохранитель полностью удовлетворяет требованиям, предъявляемым к защитным устройствам. Произойдет надежное избирательное автоматическое отключение поврежденной установки за допустимое время.





Вариант 2

Произвести расчет зануления в сети 380/220 В (рис. 5).

Рис. 5. Схема расчет

Питание электродвигателей с короткозамкнутым ротором по двум последовательно включенным участкам с различными видами электропроводок: от трансформаторной подстанции до силового щита – кабелем АСБ(3× 30+1× 25), на втором участке от силового шкафа до электродвигателя – проводами или кабелем, сечение которых нужно выбрать. Длины кабелей на первом участке L 1, на втором участке L 2, мощности двигателей, их КПД и , мощности питающих трансформаторов приведены в табл. 9; материал проводов второго участка для вариантов с нечетными номерами – медь, с четными – алюминий.

Таблица 9
