Элементы набора

Продольными элементами (балками) судна являются:

Киль – продольная балка днищевого набора, проходящая посередине ширины судна;

Стрингеры – продольные балки днищевого и бортового набора. В зависимости от места расположения они бывают: бортовые, днищевые и скуловые;

Карлингсы – продольные подпалубные балки;

Продольные ребра жесткости – продольные балки меньшего профиля, чем у стрингеров и карлингсов. По месту расположения они называются подпалубными, бортовыми или днищевыми и обеспечивают жесткость наружной обшивки и настила палубы при продольном изгибе.

Поперечные элементы (балки) судна:

Флоры – поперечные балки днищевого набора, протянувшиеся от борта до борта. Они бывают водоне­проницаемые, сплошные и бракетные;

Шпангоуты – вертикальные балки бортового набора, которые соединяются внизу с флорами при помощи книц. Кница – это деталь из листовой стали треугольной формы, используемая для соединения различных деталей корпуса. На малых судах (лодках) флоры могут отсутствовать и шпангоуты являются цельными балками бортового и днищевого набора.

Бимсы – поперечные балки подпалубного набора, проходящие от борта до борта. При наличии вырезов в палубе бимсы разрезаются и называются полубимсами. Они одним концом соединяются со шпангоутом, а другим крепятся к массивному комингсу, который окаймляет вырез в палубе, с целью компенсации ослабления палубного перекрытия вырезами.

На рис. 4 изображено простейшее устройство корпуса маломерного судна с указанием основных элементов набора, а на рис 5 представлен более полный набор корпуса деревянной моторной лодки.

Шпангоуты судна нумеруются от носа к корме. Расстояние между шпангоутами называется шпацией. Вертикальные, отдельно стоящие стойки круглого или иного сечения, называются пиллерсами. Пиллерс служит для подкрепления палубы и в своей нижней части упирается в места пересечения флор (шпангоутов – на малых судах) с днищевыми продольными балками (киль, стрингер, кильсон), а в верхней части – бимсов с карлингсами. Установка пиллерса показана на рис. 6.

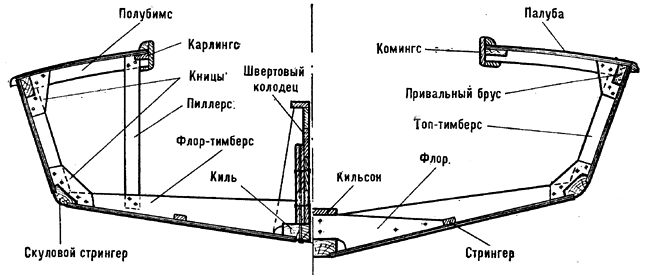

Рис.6.Поперечный разрез швертбота - шарпи с фанерной обшивкой.

На малых моторных судах (в отличие от крупных судов) внутри корпуса устанавливают привальные брусья. Верхняя грань бруса должна быть на одном уровне с верхней гранью самого верхнего пояса обшивки. Оба привальных бруса (правого и левого бортов) выгибают по обводам корпуса судна и крепят к каждому шпангоуту и бимсу шурупами диаметром 4—8 мм или болтами. В носу привальные брусья соединяют между собой и с форштевнем угольником, называемым брештуком. Кормовые ветви привальных брусьев крепят к транцевому шпангоуту и обшивке транца металлическими или дубовыми кницами.

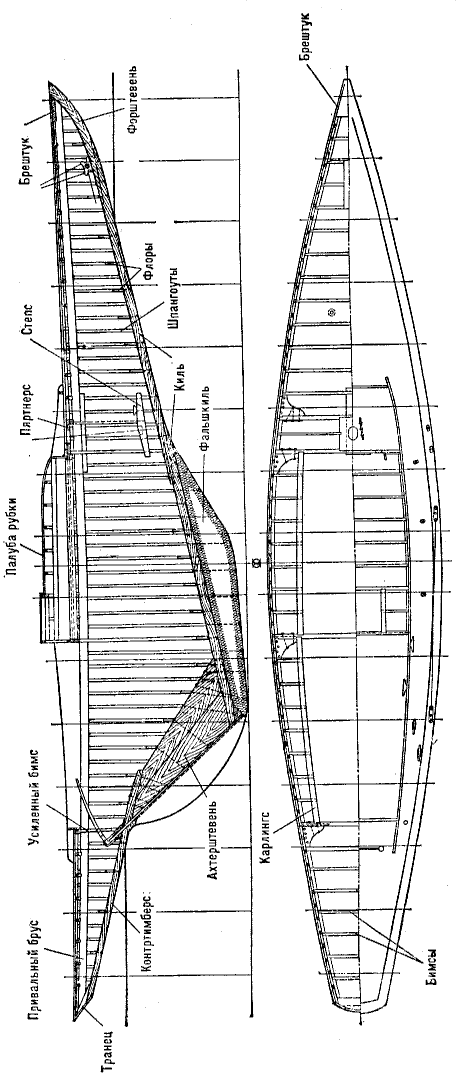

Конструкция корпуса килевой яхты показана на рис.7.

Рис.7. Конструкция корпуса килевой яхты

Корпус моторного судна обычно разделяют специальными водонепроницаемыми переборками на три отсека. Носовой отсек называется форпиком, средний — рабочим отсеком и кормовой — ахтерпиком.

На рис. 8 показан разрез катера для пояснения основных наименований его корпуса и надстроек.

Рис 8. Разрез катера. 1 — перо руля, 2 — гельмпорт, 3 — румпель секторного типа, 4 — транец, 5 — отверстие газовыхлопа, 6 — настил палубы, 7 — привальный брус, 8- решетка воздухозаборника 9 степс, 10 —кормовой флагшток,

11 — клотик флагштока, 12—кормовой сигнальный огонь, 13— шахта воздухозаборника, 14— фальшборт, 15 — платформа кокпита 16—задрайка, 17 — леер (релинг), 18 — дверь фальшборта, 19—крышка люка, 20—поручень,

21 — комингс люка моторного отсека, 22 — крыша ходовой рубки, 23 — сиденье рулевого, 24 — штурвал, 25 — карлингс 26—бортовой сигнальный (отличительный) огонь, 27 — топовый сигнальный огонь, 28 — клютик мачты, 29 — пульт управления судном, 30— бимс,

31 мачта, 32 — подушка крепления мачты, 33 — крыша кубрика (каюты), 34— водонепроницаемая переборка, 35— швартовная утка, 36—киповая планка,, 37 — комингс люка 38—горловина (лаз в переборке), 39 бимс, 40 — таранная переборка,

41—лобовая стойка кубрика, 42—карлингс кубрика, 43 — комингс кубрика, 44 — боковая стоика кубрика, 45 переборка, 46- стенка кубрика, 47—скуловой угольник, 48—водонепроницаемая переборка, 49 — бортовой стрингер 50 — фундамент двигателя,

51 –полубимс, 52—комингс кокпита, 53 — ахтерпиковая переборка 54 —дейдвудная труба, 55— кронштейн гребного вала 56 – гребной винт.

Наружная обшивка. Наружная обшивка судна обеспечивает водонепроницаемость корпуса и одновременно участвует в обеспечении продольной и местной прочности судна.

Палубный настил. Палубный настил обеспечивает водонепроницаемость корпуса сверху и участвует в обеспечении продольной и местной прочности судна.

Фальшборт и леерное ограждение. На морских, речных и современных прогулочных судах для предохранения людей от падения за борт открытые палубы имеют фальшборт или леерное ограждение.

Надстройки и рубки. Надстройками называются все закрытые помещения, расположенные выше верх ней палубы от борта до борта. Носовая надстройка называется баком, кормовая – ютом. Средняя надстройка специального название не имеет.

Переборки, их назначение, расположение и крепление. Обшивка. Типы обшивок. Ширстрек и шпунтовой пояс. Палубный настил, его части. Способы крепления палубного настила. Крепление ватервейса с набором и ширстреком.
