Крыши и покрытия

Под покрытием в гражданском здании понимают верхнюю завершающую часть его конструкции, состоящую из крыши и чердачного перекрытия.

Крыша – верхняя конструкция, отделяющая помещения здания от внешней среды и защищающая их от атмосферных осадков и других внешних воздействий. Верхняя водонепроницаемая оболочка крыши называется кровлей. Часто здания гражданского и промышленного назначения строятся без чердака. В этом случае функции чердачного перекрытия и крыши совмещаются в одной конструкции, которая называется совмещенной крышей [5].

В зданиях, требующих верхнего освещения (музеях, вокзалах, спортивных залах и т.д.), применяют бесчердачные светопрозрачные покрытия.

Чердачные крыши (рис. 4.38) имеют наклонные плоскости, которые называются скатами. Конструктивно скатные (чердачные) крыши состоят из верхнего водонепроницаемого ограждающего слоя – кровли – и поддерживающей ее системы несущих элементов – стропил и обрешетки. Пересечение скатов крыш образует двугранные углы, из которых обращенные вниз называются разжелобками или ендовами, а обращенные кверху – ребрами. Верхнее ребро, расположенное горизонтально, называется коньком. Применяются также четырехскатные (вальмовые), шатровые, пирамидальные, сводчатые и купольные. Уклон покрытий связан с кровельным материалом.

Стропильными конструкциями (стропилами) называют несущий остов крыши и обрешетку. Основным элементом наслонных стропил являются наклонные одно-, двух- и многопролетные балки, располагаемые вдоль скатов. Помимо стропил, применяется система прогонов, стоек, подкосов, лежней, распорок, ригелей (рис. 4.39).

Рис. 4.38. Примеры основных форм чердачных скатных крыш гражданских зданий: а – односкатная; б – двускатная, ломаного профиля с мансардой;

в – пример построения плана скатов крыш; г, д, е – общий вид двускатных крыш с фронтоном, вальмовой и полувальмовой (торцовые скаты);

ж, з, и – схема проветривания чердаков, а также воздушных прослоек совмещенной крыши: 1 – скат; 2 – конек; 3 – накосное ребро; 4 – ендова; 5 – вальма;

6 – полувальма; 7 – свес крыши; 8 – фронтон; 9 – тимпан фронтона;

10 – слуховое окно; 11 – щипец; 12 – решетка жалюзи; 13 – приточное

отверстие; 14 – вытяжное отверстие; 15 – карниз фронтона

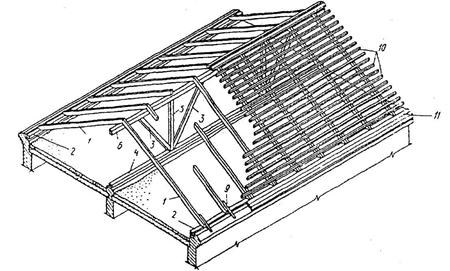

Рис. 4.39. Наслонные деревянные стропила скатной крыши: 1 – стропильная нога; 2 – мауэрлат (настенный брус); 3 – подкос; 4 – лежень; 5 – стойка;

6 – прогон; 7 – распорка; 8 – схватка; 9 – кобылка; 10 – обрешетка;

11 – свес крыши

.

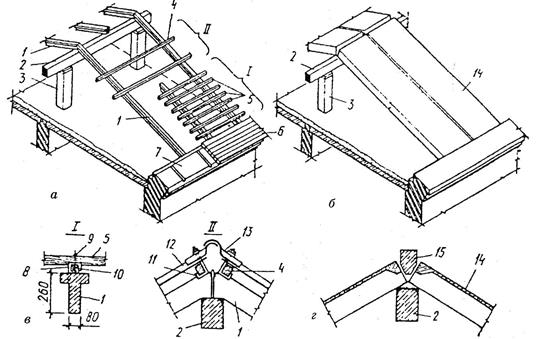

Рис. 4.40. Сборные железобетонные крыши:

а – с железобетонными стропильными ногами и обрешеткой;

б – из железобетонных ребристых плит; в – детали обрешетки; г – опирание плит на прогон: 1 – стропильная нога; 2 – железобетонный прогон;

3 – кирпичный столбик; 4 – железобетонные бруски обрешетки; 5 – обрешетка; 6 – дощатый настил над карнизом; 7 – кобылки; 8 – выпуск арматуры

диаметром 4–6 мм; 9 – гвозди; 10 – антисептированный брусок; 11 – кляммеры; 12 – волнистый асбестоцементный лист усиленного профиля; 13 – фасонный коньковый элемент кровли; 14 – ребристая железобетонная плита;

15 – коньковый элемент

Железобетонные крыши (рис. 4.40, б) выполняют из железобетонных ребристых плит размером 1, 2 х 6, 4 м, укладываемых с уклоном 5% (7–8°) и опирающихся концами на стены здания и железобетонный продольный ригель. Ригель укладывается на кирпичные столбики сечением 510 х 510 мм, высотой 1, 2 м, располагаемые через 6, 4 м. Плиты между собой связываются и крепятся к стене анкерами. По плитам делается выравнивающая асфальтовая стяжка и укладывается рулонная кровля.

Металлическая кровля выполняется из оцинкованных или черных листов кровельной стали стандартных размеров: шириной от 510 до 710 мм, длиной от 710 до 3000 мм и толщиной от 0, 25 до 2, 0 мм
(рис. 4.41). Листы соединяют между собой с помощью фальцев. Недостатками этих кровель являются большой расход металла, необходимость периодической (через 3–4 года) окраски. Рекомендуемый угол наклона 16–24°.

Рис. 4.41. Детали кровли из листовой стали:

а – общий вид; б – свес ската с настенными желобами; в – примыкание

к дымовой трубе; г – примыкание к стене: 1 – костыль; 2 – карнизный свес;

3 – крюк; 4 – желоб; 5 – лоток; 6 – водоприемная воронка; 7 – ендова;

8 – карнизное ограждение; 9 – конек; 10 – фальцы; 11 – разжелобок; 12 – выдра; 13 – распушка; 14 – воротник; 15 – колпак; 16 – гвозди; 17 – раствор

Кровля из асбестоцементных волнистых листов среднего и унифицированного профилей толщиной волны от 45 до 54 мм, шириной 980, 1125, 1300 мм и длиной 1750, 2000, 2500 мм получила большое распространение (рис. 4.42). Листы укладывают по обрешетке из брусков 50 х 50 мм (с шагом от 370 до 525 мм и более) с напусками: внахлестку поперек ската на 0, 5 волны и вдоль ската на 100–200 мм.

Кровля из асбестоцементных плиток трудоемка в изготовлении и требует сплошного настила.

Черепичная кровля (рис. 4.43) наиболее долговечная и дешевая, однако тяжелая и требует угла наклона скатов не менее 30–45°. Обрешетку под черепицу делают из брусков сечением 50 х 50 или 50 х 60 мм с шагом, соответствующим размеру черепицы с учетом ее напуска (330, 260 мм и др.).

Рис. 4.42. Кровля из асбестоцементных волокнистых листов: а – общий вид;

б – прикрепление листов к обрешетке: 1 – доска на ребро; 2 – брусок

обрешетки; 3 – коньковый шаблон; 4 – асбестоцементный лист; 5 – свес

из листовой стали; 6 – шуруп или гвоздь с оцинкованной шляпкой

Рис. 4.43. Черепичная кровля: а – кровля из пазовой штампованной черепицы;

б – кровля из плоской ленточной черепицы (разрез и план); в – примыкание

к трубе: 1 – коньковая черепица; 2 – проушины; 3 – проволока; 4 – раствор;

5 – подкладка под крюк; 6 – крюк для стремянки; 7 – брусок 40–50 мм;

8 – разжелобок; 9 – кровельная сталь; 10 – раствор; 11 – дополнительный брусок

Кровлю из рулонных материалов (рис. 4.44) применяют в гражданских зданиях для совмещенных крыш с уклоном скатов до 15°. В качестве основного материала используют рубимаст.

Рис. 4.44. Кровля из рулонных материалов: а – схема покрытия;

б и в – устройство карниза и водостока; г – устройство разжелобка;

д – примыкание к дымовой трубе: 1 – рабочий настил; 2 – защитный настил;

3 – пергамин; 4 – рубимаст; 5 – мастика; 6 – специальный гвоздь; 7 – задний шаблон; 8 – боковой шаблон; 9 – передний шаблон; 10 – рубероидная

П-образная прокладка; 11 – кровельная сталь

Наряду с чердачными и бесчердачными крышами, получили распространение совмещенные крыши (покрытия), т.е. такие пологие бесчердачные покрытия, в которых крыша совмещается с конструкцией чердачного перекрытия, а нижняя поверхность служит потолком помещений верхнего этажа. В проектной практике применяют вентилируемые совмещенные крыши, в которых между кровлей и утеплителем имеется вентилируемая воздушная прослойка (рис. 4.45, в), и невентилируемые, представляющие собой сплошную конструкцию (рис. 4.45, а, б).

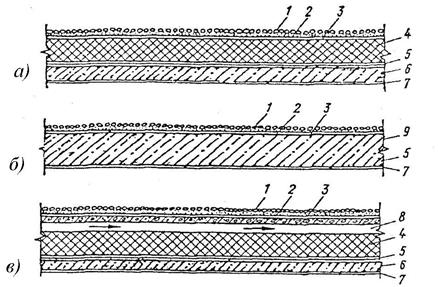

Рис. 4.45. Конструктивные схемы совмещенных крыш: а–г – невентилируемые с теплоизоляцией, отдельной от несущей конструкции крыши; б – то же

с теплоизоляцией, являющейся одновременно несущей конструкцией;

в – вентилируемые: 1 – защитный слой; 2 – рулонный ковер; 3 – цементно-песочная стяжка; 4 – теплоизоляция; 5 – пароизоляция; 6 – несущая

конструкция (плита); 7 – отделочный слой; 8 – воздушная прослойка;

9 – теплоизоляционный несущий слой

Наряду с совмещенными крышами, применяют плоские крыши (крыши-террасы). Их используют в качестве спортивных площадок, соляриев, площадок для отдыха и прогулок, открытых кафе и др. [7]. Эти крыши должны иметь уклон менее 3%. При устройстве кровельного покрытия из рулонных материалов следует уделять особое внимание надежной работе и долговечности как самого ковра, так и узлов сопряжения элементов крыши.
