Порядок выполнения работы. 1. Исследование однофазного трансформатора.
1. Исследование однофазного трансформатора. · Произвести внешний осмотр, изучить расположение первичной и вторичной обмоток, конструкцию магнитопровода, записать паспортные данные. · Рис. 8.1 · Измерить омическое сопротивление первичной и вторичной обмоток трансформатора. Результаты измерений занести в таблицу 8.1. Таблица 8.1

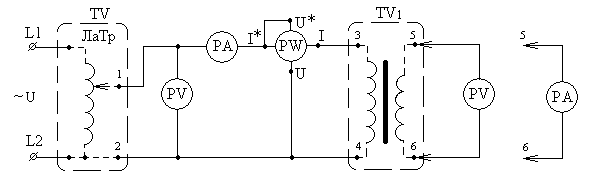

· По формулам (8.5) и (8.6) подсчитать величины омического и активного сопротивлений обмоток. 2. Рис. 8.2 А · Провести опыт холостого хода (рис. 8.2). Примечание: Перед подачей напряжения на трансформатор TV (ЛаТр) предварительно установить минимальное значение выходного напряжения (достигается поворотом рукоятки по направлению против часовой стрелки). · Записать показания приборов в таблицу 8.2, изменяя U1 от некоторого значения до номинальной величины. Таблица 8.2
· Вычислить: коэффициент трансформации по формуле (8.1), cos φ 0 по формуле cos φ 0 = потери в стали по формуле (8.2). · построить графики I0=f(U1), ∆ PСТ =f(U1), cos φ 0=f(U1). 3. Собрать схему (рис. 8.2А) и провести опыт короткого замыкания. · По имеющимся паспортным данным определить номинальные значения токов первичной и вторичной обмоток трансформатора. · Включить схему и, постепенно повышая напряжение U1K, довести в первичной обмотке ток до I1=Iном. Сделать несколько замеров при токах, меньших Iном. Учесть, что напряжения короткого замыкания трансформатора должны быть не больше U1K £ 1-5% Uном. · Замеренные величины записать в таблицу 8.3. Таблица 8.3
· Вычислить напряжение короткого замыкания по формуле (8.3) и cos φ 1К по формуле cos φ 1К= · Определить коэффициент полезного действия трансформатора по формуле (8.4) для рассчитанных по данным опыта значений коэффициентов загрузки β. · Построить графики I1=f(U1К), PK=f(U1К), cos φ 1К=f(U1К).
4. Рис. 8.3 · Начиная с I2=0 до I2=(1.1…1.2) I2Н при U1=const произвести замеры показаний приборов и записать в таблицу 8.4. Таблица 8.4
· Определить cos φ 1= · Построить внешнюю характеристику трансформатора, представляющую собой зависимость напряжения на зажимах вторичной обмотки U2 от тока во вторичной обмотке I2: U2=f(I2) при U1=const, cos φ 2=const.
Контрольные вопросы 1. В чём заключается принцип действия, и каково устройство однофазного трансформатора? 2. Какова задача опыта холостого хода трансформатора? 3. Какие параметры замеряются и определяются в результате опыта короткого замыкания? 4. Как определяются потери мощности в трансформаторе? 5. Как маркируются обмотки трансформатора? 6. Почему потери мощности в сердечнике трансформатора не зависят от тока нагрузки? 7. Какое влияние оказывает характер нагрузки на внешнюю характеристику трансформатора?
