Конфигурация оборудования и установка параметров.Стр 1 из 5Следующая ⇒
ПРАКТИЧЕСКАЯ РАБОТА № 1 Учебная дисциплина: «Эксплуатация и наладка электронных систем программного управления в автоматизированном производстве» Тема: Конфигурирование аппаратуры на основе SIMATIC S7-300 Преподаватель И.В.Савушкина
Рассмотрено на заседании цикловой комиссии электротехнических дисциплин Протокол № ____ от__ ______2012 Председатель ___________М.И.Матюшонок
Цель занятия: Закрепить знания о структуре программируемого контроллера: компонентах, их номенклатуре и назначении. Сформировать умения конфигурирования системы SIMATIC S7. Теоретическое обоснование практической работы. Конфигурация оборудования и установка параметров. Рисунок 1.1- Последовательность конфигурации оборудования.
Модули поставляются с завода с настроенными начальнымипараметрами. Если эти параметры подходят, конфигурирования аппаратных средств не требуется. Конфигурирование требуется: •если необходимо сконфигурировать соединения связи, •для станций с распределенной периферией (PROFIBUS-DP), •в отказоустойчивых PLC (дополнительный пакет). При проектировании системы создается ее проектная (заданная)конфигурация. Она содержит станции с установленными модулями и назначенными параметрами. Система PLC собирается согласно проектной конфигурации. При пуске проектная конфигурация загружается в CPU. В собранной системе, фактически существующая конфигурация и назначенные параметры модулей могут быть считаны из CPU в PG. При этом в проекте возникает новая станция. Это необходимо, в частности, если структура проекта не записана в PG. После того, как считана фактическая конфигурация, могут быть проверены, а затем сохранены в проекте фактические параметры. Рисунок 1.2- Вид окна программы при всавке станции.
Новая станция вставляется в текущий проект с помощью опций меню: Insert -> Station -> SIMATIC® 300 Station. Каждый модуль имеет свой заказной номер, например, 6ES7 972-OBB12-OXAO (штекер для кабеля). Признак для сигнальных модулей принимает значения: 1 – вход, 2 – выход. Рисунок 1.3-Вид окна программы при запуске утилиты для конфигурирования оборудования. ИнструментHW Configпомогает Вам при конфигурировании, назначении параметров и диагностике аппаратуры. Для запуска утилиты HW Config: •в SIMATIC®Manager выделите объект-станцию и выберите меню опций Edit -> OpenObject (Правка -> Открыть объект) или •дважды щелкните кнопкой " мыши" на значке “Hardware” " HardwareConfiguration" -это окно утилиты " HW Config", которое используется для установки компонентовизокна " HardwareCatalog". Строка заголовка этого окна содержит имена проекта и станции. Для открытия каталога “HardwareCatalog": •Выберите команду меню View -> Catalog (Вид -> Каталог) или •Щелкните по кнопке Если в качестве профиля каталога (набор компонентов) выбран “Standard”, то в окне каталога для выбора доступны все стойки, модули и интерфейсные модули. Пользователи могут создавать свои собственные профили каталога, содержащие часто используемые ими элементы, выбрав опции меню: Options -> EditCatalogProfiles (Опции -> Редактирование профиля каталога). Элементы из раздела каталога " ProfibusDP", которые не существуют в каталоге, могут быть добавлены позднее. Чтобы сделать это, надо использовать так называемые файлы GSE, которые поставляются изготовителем устройства. Файл GSE содержит описание устройства. Для того, чтобы включать slave-устройства в аппаратный каталог, используйте опции меню: Options -> EditCatalogProfiles (Опции -> Редактирование профиля каталога), а затем: Options -> UpdateCatalog (Опции -> Обновление каталога). Вы найдете новые устройства в каталоге в дополнительной области устройств Profibus. Рисунок 1.4-Вид окна генерации заданной конфигурации оборудования. Здесь определяется, как и какие модули должны быть размещены в стойке. Конфигурация, определенная пользователем, называется проектной конфигурацией. Откроем в каталоге “Hardware” станцию SIMATIC® 300. Разделкаталога " RACK-300" содержит только значок шины DIN. Вы можете включить ее в окно " HardwareConfiguration" двойным щелчком на ней или используя метод drag& drop. В отдельных окнах появляются два списка компонентов стойки: простой список в верхнем окне и подробный список с заказными номерами, MPI адресами и адресами I/O в нижнем. Если требуется установить блок питания, Вы вставляете в слот 1 стойки соответствующий модуль из группы " PS-300" двойным щелчком или методом drag& drop. CPU выбирается в каталоге из группы, например, " CPU-300" и вставляете его в слот 2. В S7-300 cлот 3 зарезервирован для интерфейсного модуля IM, необходимого для многорядных конфигураций. Если эта позиция должна резервироваться для последующей фактической установки IM, то вставьте в фактическую конфигурацию холостой модуль DM370 (DUMMY). Начиная со слота 4, Вы можете вставить на выбор до 8 сигнальных модулей (SM), коммуникационных процессоров (CP) или функциональных модулей (FM). Вы вставляете модули, выбирая слот в стойке, а затем дважды щелкаете на соответствующем модуле в каталоге или используете метод drag& drop. Слоты, в которые выбранные модули могут быть вставлены, выделяются зеленым цветом. Рисунок 1.5-Адресация модулей S7-300.
Использование номеров слотов стойки S7-300™ упрощают адресацию в среде станции S7-300™. Позиция модуля в стойке определяет первый адрес в модуле. Источник питания. Он занимает первый слот по умолчанию. Модуль источника питания не является абсолютно необходимым. Станция S7-300™ может быть запитана от внешнего источника = 24 В. Слот 2-с лотдля установки CPU. Слот 3- зарезервирован для интерфейсного модуля IM, необходимого для многорядных конфигураций со стойками расширения. Даже если модуль IM не установлен, он включается в конфигурацию для целей адресации.Вы можете физически зарезервировать этот слот (для последующей фактической установки IM), вставив в слот холостой модуль DM370 (DUMMY). Слоты 4-11. Слот 4 – это первый слот, который можно использовать для I/O- модулей, коммуникационных процессоров (CP) или функциональных модулей (FM). Примеры адресации: •DI-модульвслоте 4 имеет байтовый адрес 0. •Верхний светодиод DO-модуля вслоте 6 адресуется Q8.0. Примечание. Четыре адресных байта резервируется за каждым слотом. При спользовании 16-канальных DI/DO-модулей на каждом слоте теряется два байта адресов!

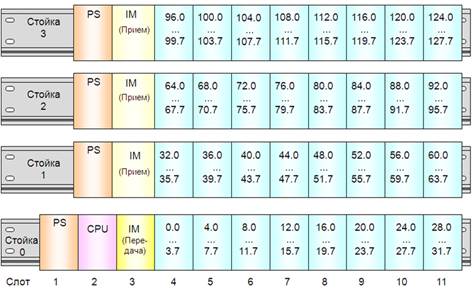

Рисунок 1.6-Адресация входов/выходов во многорядных конфигурациях.
Слоты также имеют фиксированные адреса в многорядныхконфигурациях. Примеры •Q7.7 – последний бит 32-канального DO-модуля, вставленного впятый слот 5 стойки 0. •IB105 – второй байт DI-модуляв шестом слотестойки 3. •QW60 – первые два байта DO-модуля в 11 слотестойки 1. •ID80 – все четыре байта 32-канального DI-модуляв восьмом слоте стойки 2.
|
