Общий обзор адресов модулей.

Рисунок 1.7- Вид окна программы при назначении адресов входоа-выходов.

Обзор I/O адресов сконфигурированной станции.

Меню: View -> AddressOverview …(Вид -> Общийобзорадресов).

Сокращения:

R (R ack number) – номерстойки;

S (S lot number) - номерслота;

DP (D istributed P eripherals(I/O))– указывается при использовании;

IF (I nter f ace module) – ID интерфейсного модуля указывается при программировании M7-систем (на языке C++).

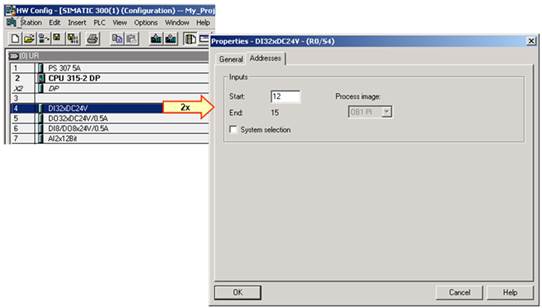

Рисунок 1.8- Вид окна программы при назначении адресации переменных.

Адресацияс учетом слота. Модулям назначаются фиксированные зависящие от слота адреса встанциях S7-300(CPU без DP-интерфейса) и в станциях S7-400™ (безконфигурации оборудования).

Адресацияпеременных. Встанциях S7-300™ (CPU со встроенным DP-интерфейсом) и встанциях S7-400™ могут назначаться параметрыдля стартовых адресов модулей.

При двойном щелчке на дискретном или аналоговом модулеоткрывается окно для назначения параметров. После выборавкладки" Addresses" (" Адреса"), Вы можете отменить опцию " System selection" (" Выбор системы"). После этого можноопределитьначальный адрес в окне " Start" (" Начальный"). Если введенный адрес уже используется, то выводится сообщение об ошибке.
Примечание. После сброса памяти CPU параметры и, следовательно, адреса операндов теряются.Тем не менее, зависящие от слотов адресастанции S7-300™ снова будут действительны.Адресация S7-300™: (№ Rack х 8 +№ Slot- 4)х 4.
