Метод увязки кольцевых водопроводных сетей, предложенный В.Г.Лобачевым и Х.Кроссом.
В практике расчета кольцевых водопроводных сетей наибольшее распространение получил метод предложенный В.Г.Лобачевым и Х.Кроссом. Метод В.Г.Лобачева – Х.Кросса заключается а том, что в каждом уравнении вида (61) исключают члены, содержащие поправочные расходы Δ Q смежных колец. Тогда искомое значение поправочного (увязочного) расхода определится по формуле
Использование этой формулы значительно упрощает задачу нахождения расходов Δ Q в каждом приближении. Однако увеличивается число последовательных приближений (итераций) для нахождения действительных расходов Δ Q, введение которых к первоначально намеченным расчетным расходам будет удовлетворять условию Σ h=0.

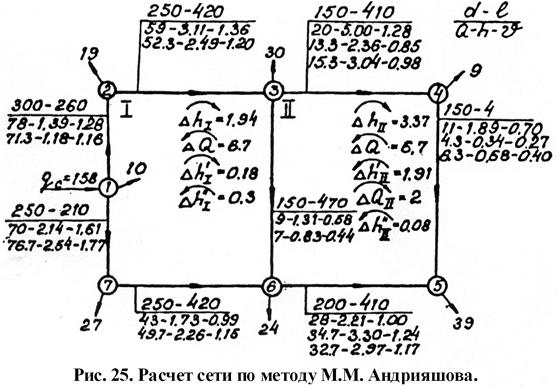

Увязка водопроводной сети по методу В.Г.Лобачева – Х.Кросса ведется в табличной форме (табл. 16). Первые пять граф заполняются данными, полученными при составлении расчетной схемы. Значения скорости υ, удельного сопротивления А и коэффициента К для асбестоцементных труб (графы 6, 7, 8) принимаются по таблицам Ф.А.Шевелева и А.Ф.Шевелева. В графе 11 записываются потери напора, подсчитанные на каждом участке. При этом в зависимости от направления движения воды потери напора по участкам будут иметь знак «+» или «−». Например, для кольца I (рис. 25) на участках 1− 2, 2− 3 и 3− 6 движение воды идет по часовой стрелке – ставится знак «+», а на участках 6–7 и 7–1 движение воды против часовой стрелки – знак «−». Определив потери напора на каждом участке, подсчитывают алгебраическую сумму потерь напора а каждом кольце и получают невязку Δ h (в рассматриваемом примере для кольца I Δ hI = +1, 95 м; для кольца II Δ hII = +3, 18). При выполнении расчета требуется, чтобы невязка по отдельным кольцам не превышала Поправочный расход определяют по формуле (62). Величина Δ Q всегда имеет знак, противоположный знаку невязки. Это означает, что найденный увязочный расход необходимо пропустить по кольцу в направлении, обратном направлению невязки. Полученные поправочные расходы заносятся в графу 12 и далее определяют новые расчетные расходы (графа 13). По участкам сети, являющимся смежными для двух колец (в примере участок 3− 6), пойдут соответственно два поправочных расхода с учетом их знака. По исправленным расчетным расходам определяют новые потери напора и невязки для каждого кольца. Если полученные результаты не удовлетворяют, то расчет продолжают. В рассмотренном примере требуемый результат получен после второго исправления.
Таблица 16 Пример гидравлического расчета сети по методу В.Г.Лобачева− Х.Кросса.
Таблица 16. (окончание)
|
