Оборудование водопроводной сети
Для обеспечения бесперебойной подачи воды потребителям, проведения плановых и аварийных ремонтов на водопроводной сети предусматривается установка необходимого оборудования и сооружений, в соответствии с рекомендациями раздела 8 [1]. 1. Запорная арматура (задвижки или затворы поворотные) устанавливаются для выделения ремонтных участков и на всех ответвлениях от водопроводной сети. 2. Клапаны для впуска и выпуска воздуха при опорожнении и заполнении трубопроводов устанавливаются в верхней точке каждого ремонтного участка. 3. Вантузы для выпуска воздуха устанавливаются на повышенных переломных точках профиля трубопроводов. 4. Выпуски для сброса воды из трубопроводов при опорожнении устанавливаются в пониженной точке каждого ремонтного участка. 5. Пожарные гидранты устанавливаются на водопроводных линиях на расстоянии, определяемом расчетом (см. п. 8.16 [1]), но не более 150 м. 6. Водоразборные колонки устанавливаются в районах, где не имеется домовых вводов, с радиусом действия не более 100 м. 7. Регуляторы давления устанавливаются для поддержания давления на уровне, не выше допустимого значения. 8. Гасители гидравлического удара устанавливаются на водоводах сразу после насосной станции 2-го подъема. 9. Компенсаторы предусматриваются на трубопроводах, прокладываемых в тоннелях, каналах или на эстакадах.
Обычно разрабатывают деталировку водопроводной сети, где намечают установку необходимой арматуры и оборудования.
Деталировка сети
В местах установки арматуры устраивают водопроводные колодцы или камеры, изготавливаемые из сборного железобетона.

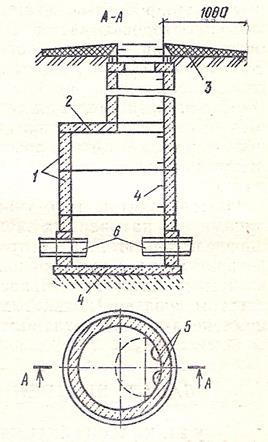

Водопроводный колодец 1 – железобетонные кольца; 2 – плита перекрытия; 3 – отмостка; 4 – днище; 5 – скобы; трубы водопроводной сети
Задвижка бесколодезная

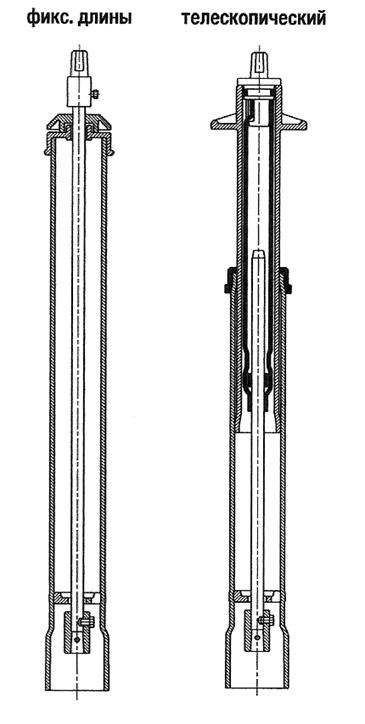

Задвижка бесколодезная Штоки для бесколодезных задвижек

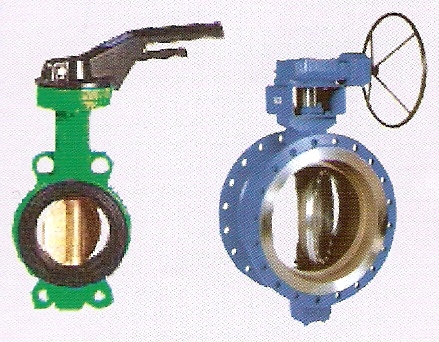

Затворы поворотные в наружных сетях водопровода не применяются.
Колонки водоразборные
Пожарный гидрант и стендер
Вантуз
Регуляторы давления «после себя»
Предохранительные клапаны
Вантуз
Клапаны для выпуска и впуска воздуха
Упоры на поворотах труб
Переходы под железными и автомобильными дорогами 1 – стальной кожух; 2 – рабочая труба

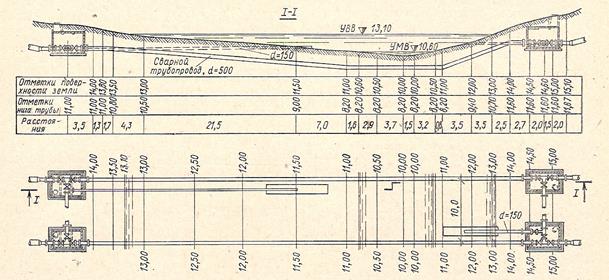

Переход через реки (дюкер)
Рекомендуемая литература 1. Строительные нормы и правила. Водоснабжение. Наружные сети и сооружения. СНиП 2.04.02-84. М.: Стройиздат, 1985. 2. Строительные нормы и правила. Внутренний водопровод и канализация зданий. СНиП 2.04.01-84. М.: ГУП ЦПП, 2000. 3. Николадзе Г.И., Сомов М.А. Водоснабжение. Учебник для вузов. М.: Стройиздат, 1995. 4. Калицун В.И., Кедров В.С., Ласков Ю.М. Гидравлика, водоснабжение и канализация: Учебник для вузов по специальности «Промышленное и гражданское строительство». - М.: Стройиздат, 2000. 5. ТУ 14-161-183-2000. Трубы напорные из высокопрочного чугуна. 6. Монтаж систем внешнего водоснабжения и водоотведения: Справочник строителя. – М.: ГУМ ЦПП, 2003.
|
