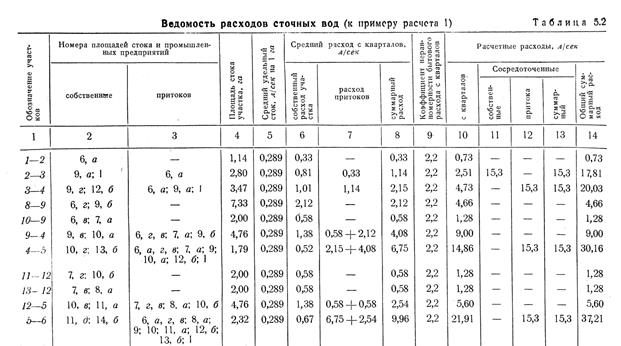

Пример расчета 1.

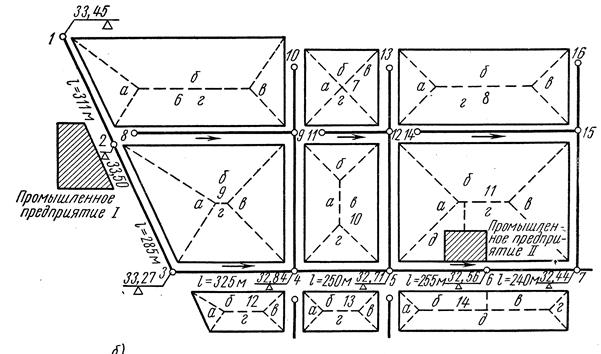

План (схема) канализационной сети
Бытовую канализационную сеть рассчитывают на частичное наполнение труб. Это позволяет: 1) создать лучшие условия для транспортирования взвешенных загрязнений; 2) обеспечить вентиляцию сети для удаления вредных и опасных газов, выделяющихся из жидкости; 3) создать некоторый резерв в сечении труб для пропуска расхода, превышающего расчетный. Степень наполнения труб характеризуется отношением h/d. Практические расчеты выполняются по таблицам или номограммам, составленным по расчетным формулам. При расчете труб известен расход qчаст. Уклоном трубопровода задаются с учетом рельефа местности. При решении задачи вначале определяют модуль расхода Кчаст = qчаст∙ √ i. Затем по таблицам подбирают диаметр трубопровода с рекомендуемым наполнением и фиксируют при этом модуль скорости wчаст. Скорость определяют по формуле vчаст= wчаст ∙ √ i. Формы сечения труб, применяемых при строительстве канализационных сетей, показаны на рис. 4.6.
Наиболее часто используют трубы с сечением круглой формы как обладающие лучшей пропускной способностью и более простые и экономичные в изготовлении. Трубы с остальными формами сечения могут быть подразделены на сжатые и вытянутые. Трубы со сжатой формой сечения при прочих равных условиях требуют меньшего заглубления. При устройстве открытых каналов применяют трубы прямоугольной и трапецеидальной формы сечения. Минимальные диаметры труб для уличных сетей установлены в зависимости от системы канализации: при полной раздельной – 200 мм для бытовой сети и 250 мм для дождевой сети; при общесплавной - 250 мм. Наибольшее расчетное наполнение h/d в трубопроводах бытовой канализационной сети рекомендуется принимать в зависимости от диаметра труб d (СНиП 2.04.03-85).
d, мм……150-200 300-400 450-900 1000 и выше h/d……….0, 6 0, 7 0, 75 0, 8
В трубопроводах дождевой канализационной сети полной раздельной системы и в трубопроводах сети общесплавной системы следует принимать полное наполнение.
|
