Современные трубопроводные системы

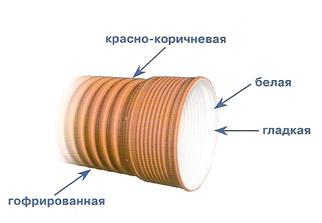

В последнее время для строительства канализационных сетей широко используются пластмассовые двухслойные трубы. Наружный слой выполнен гофрированным, что обеспечивает прочность труб. Внутренний слой гладкий, благодаря чему обеспечивается высокая пропускная способность.

Петербургский трубный завод ИКАПЛАСТ выпускает раструбные гофрированные трубы с наружным диаметром от 160 до 500 мм из полипропилена.

Предприятия группы «Полипластик» выпускают аналогичные трубы из полиэтилена черного цвета диаметром от 110 до 2000 мм. Соединение труб выполняется с помощью раструба или муфты и уплотнительного резинового кольца, а также с помощью сварки. Кроме труб выпускаются пластмассовые соединительные детали и канализационные колодцы.

Для осмотра и прочистки на канализационной сети сооружают смотровые колодцы. Смотровые колодцы подразделяют на:

- линейные, устраиваемые на прямолинейных участках сети через каждые.40 – 150 м по ее длине (чем больше диаметр труб, тем больше расстояние между колодцами);

- поворотные, устраиваемые в местах изменения уклона канализационной линии и ее направления в плане;

- узловые, устраиваемые в местах соединения линий;

- перепадные;

- контрольные, устраиваемые в местах присоединения внутриквартальных и заводских сетей к уличным в пределах застройки кварталов.

Смотровые колодцы можно выполнять из кирпича и сборного железобетона. В плане они могут иметь круглую или прямоугольную форму.

На рис. К-17 показан простейший узловой канализационный колодец. Он состоит из основания (подготовки, плиты и набивного лотка), цилиндрической рабочей камеры и горловины.

Диаметр рабочей камеры круглого в плане колодца должен быть не менее 1 м, а диаметр горловины - не менее 0, 7 м.

Длина прямоугольного в плане колодца должна равняться 1 м, ширина его должна превышать на 0, 4 м диаметр наибольшей трубы.

Рис. К-17. Типовой круглый колодец из стандартных железобетонных колец для уличной сети диаметром 150-600 мм

1 - круглый люк с крышкой: 2 - регулировочные камни или кирпичная кладка не более четырех рядов; 3 - опорное кольцо; 4 - кольцо диаметром 700 мм и высотой 300-600 мм; 5 - плита; 6 - кольцо диаметром 1000 мм; 7 – заделка раствором; 8 - плита; 9 - щебеночная подготовка; 10 - скобы

В последнее время при строительстве канализационных сетей широко используются пластмассовые колодцы.

Для соединения трубопроводов, уложенных на различной глубине, на сети сооружают перепадные колодцы. При диаметре труб до 500 мм и высоте перепада до 6 м перепадные колодцы выполняют со стояком из чугунных, асбестоцементных или железобетонных труб (рис. 18, б) и в)). При диаметре труб более 500 мм перепадные колодцы выполняют с водосливом практического профиля и водобойным колодцем в основании (рис. 18, а)). Перепадные колодцы могут сооружаться из кирпича и железобетона.

Рис. К-18. Перепадные колодцы

Способ пересечения канализационных трубопроводов с препятствиями (реками, подземными сооружениями, автомобильными и железными дорогами и другими сооружениями) зависит от взаимного расположения по вертикали сети и препятствия (разности их отметок). При небольшой разнице в отметках пересечение целесообразно устраивать в виде дюкера (рис. К-19).

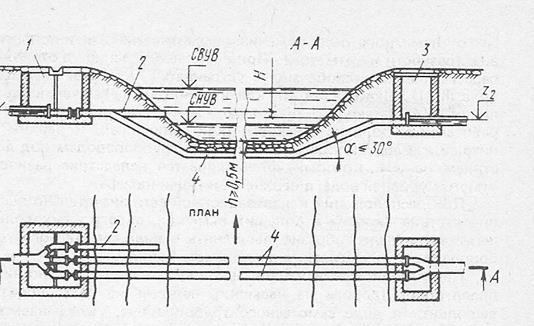

Рис. К-19. Дюкер

1 - верхняя камера; 2 - аварийный выпуск; 3 - нижняя камера; 4 - трубы дюкера

Дюкер состоит, как правило, не менее чем из двух линий трубопроводов, прокладываемых под препятствием и работающих полным сечением (как напорные), и верхней и нижней камер. Жидкость движется по трубопроводам под действием напора, который устанавливается вследствие разности отметок уровней воды в верхней и нижней камерах.
