Рабочая тетрадь
Для выполнения практических работ
Для студентов заочного обучения
Строительного факультета
Практическая работа №1
«Поверка штангенциркуля»
Цель работы: Ознакомление со средством измерения - штангенциркулем», и методикой его поверки.
Общие положения: Штангенциркуль - универсальный длинномер, предназначенный для измерения наружных и внутренних размеров, из мерения канавок на наружных и внутренних поверхностях, проточек, расстояний между осями отверстий малых диаметров и стенок труб.

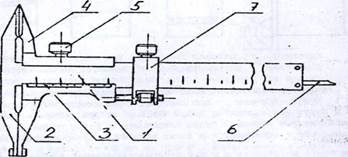

Штангенциркуль состоит из:
1. Штанги с основной шкалой и неподвижной измерительной губкой 2.
2. Рамки 3 с дополнительной шкалой (нониусом) и подвижкой измерительной губки 4.
3. Стопорного винта 5.
4. Глубиномерной линейки 6.
5. Микрометрической подачи 7 (рис. 1).
Рисунок 1 - Штангенциркуль
Технические требования
Технические требования назначаются согласно ГОСТ 166-89(СТ СЭВ 704-77, СТ СЭВ 707-77, СТ СЭВ 1309-78, ИСО 3599-78) указаны в таблице 1.
Таблица 1 - Технические требования, мм
| Диапазон измерения | Значение отсчета по нониусу | Допуск плоскостности измерительных поверхностей | Допуск прямолинейности измерительных поверхностей | Допуск основной погрешности |
| 0-125 | 0.05 | 0.04 | 0.04 | 0.05 |
| 0-135 | 0.05 | 0.04 | 0.04 | 0.05 |
| 0-150 | 0.05 | 0.04 | 0.04 | 0.05 |
| 0-200 | 0.05 | 0.04 | 0.04 | 0.05 |
| 0-250 | 0.05 | 0.04 | 0, 04 | 0.1 |
| 0-300 | 0.05 | 0.04 | 0.04 | 0.1 |
2Условия поверки и подготовка к ней
Температура воздуха в помещении должна быть (20 ± 5) °С.
Штангенциркуль должен быть промыт бензином по ГОСТ 443-76, протерт хлопчатобумажной салфеткой и выдержан на рабочем месте не менее 3-х часов.
Проведение поверки
Поверка штангенциркуля производится согласно ГОСТ 8.113-85 " ГСИ. Штангенциркули. Методика поверки".
Внешний осмотр
При внешнем осмотре должно быть установлено:
- соответствие штангенциркуля требованиям ГОСТ 166-80 в части отчетливости и правильности оцифровки штрихов шкал, комплектности и маркировки;
- наличие твердого сплава на измерительных поверхностях губок штангенциркулей типа ШЦТ-I, зажимного устройства для зажима рамки шкал на штанге и рамке, покрытия, микрометрической подачи рамки штангенциркулей типов ШЦ-i1 и ШЦ-IГI при комплектации их приспособлениями для разметки.
Не допускаются:
- заметные при визуальном осмотре дефекты, ухудшающие эксплуатационные качества и препятствующие отсчету показаний:
- перекос края нониуса к штрихам шкалы штанги препятствующий отсчету показаний.
