Простые противопожарные водопроводы
Противопожарные водопроводы состоят из сети магистральных и распределительных (стояки) трубопроводов, пожарных кранов и при необходимости противопожарных насосов. В схему противопожарного водопровода часто включают водонапорный бак или пневматическую установку. В состав оборудования пожарного крана входят пожарный вентиль диаметром 50 или 65 мм с быстросмыкающейся полугайкой, пеньковый рукав (шланг) такого же диаметра длиной 10 или 20 м с быстросмыкающимися полугайками (для присоединения к вентилю) и пожарный ствол с наконечником (спрыском) диаметром 13; 16; 19 или 22 мм. Установка пожарного крана диаметром 50 мм показана на рис. 24.

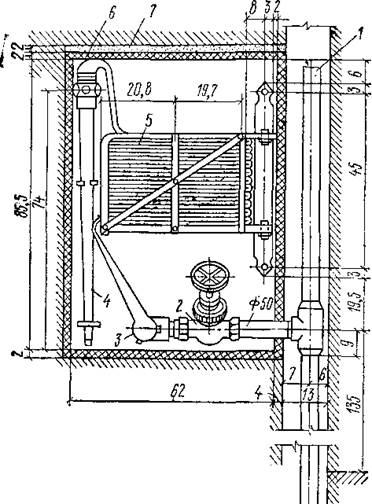

Рис. 24. Установка пожарного крана: 1 – пожарный стояк; 2 – пожарный кран; 3 – быстросмыкающиеся полугайки; 4 – ствол; 5 – рукав (шланг); 6– шкаф навесной или вставной; 7 – заделка цементом. Пожарные краны размещают в шкафчиках или нишах размером 855 х 620 х 270 мм на высоте 1, 35 м над полом в легкодоступных для пользования местах (в вестибюлях, коридорах, на лестничных площадках и пр.). Дверку шкафчиков и ниш делают застекленной. Сети противопожарных водопроводов, оборудованных более чем 12 пожарными кранами, должны быть закольцованы и присоединены к наружным сетям не менее чем двумя вводами. В многоэтажных зданиях противопожарный водопровод проектируют с горизонтальным и вертикальным кольцеванием магистралей, а также с зонными сетями. Для устройства противопожарного водопровода допускается применение черных (неоцинкованных) стальных труб. Для выключения отдельных ответвлений из сети устанавливают запорные вентили или задвижки из расчета отключения не менее пяти пожарных кранов. В зданиях высотой 17 этажей и более сети должны иметь два патрубка диаметром 85 мм для подключения рукавов пожарных автомашин. Число пожарных кранов в системе определяется с учетом орошения всех площадей помещений здания компактными (нераздробленными) струями в радиусе, равном сумме длин пожарного шланга (рукава) и компактной части струи (рис. 25). Минимальный радиус действия пожарного крана равен 16 или 26 м. Противопожарный водопровод должен обеспечивать подачу необходимого количества воды под определенным напором к любому из имеющихся на нем пожарных кранов. При пожаротушении могут действовать один кран или одновременно несколько расчетных кранов (одна струя или несколько расчетных струй). Если напор в сети недостаточен, устанавливают противопожарный насос, включающийся автоматически.
|
