Общие характеристики. Коэффициент надежности по ответственности 0,95
|
|
Сталь C245
Коэффициент надежности по ответственности 0, 95
Коэффициент условий работы 1, 0
Коэффициент условий работы соединяемых элементов 0, 9
Группа конструкций по приложению B СП 53-102-2004 2
| Свойства материалов сварки | |
| Нормативное сопротивление металла шва временному сопротивлению, Rwun | 41 кН/см2 |
| Расчетное сопротивление угловых швов срезу по металлу шва, Rwf | 18 кН/см2 |
| Вид сварки | Полуавтоматическая проволокой сплошного сечения при диаметре сварочной проволоки менее 1.4 мм |
| Положение шва | Горизонтальное |
| Климатический район | с температурой t > -40°C |
| Тип | Параметры |
Сечение 2 l100× 8 с фасонкой t = 10 мм (уголок равнополочный по ГОСТ 8509-93 l100× 8)
| Катет шва = 6 мм b = 180 мм φ = 45 град t = 10 мм |
Усилия
N = 350 кН
| Проверено по СП | Проверка | Коэффициент использования |
| п.15.1.16 формула (155) | по металлу шва | 0, 938 |
| п.15.1.16 формула (156) | по металлу границы сплавления | 0, 695 |
Коэффициент использования 0, 938 - по металлу шва».
Вывод: Размеры сварных швов подобраны верно.
| |

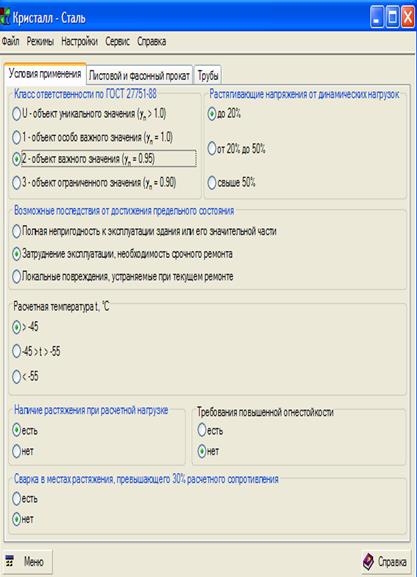

| Рис. 2.2. Меню «Сталь». Вкладка «Условия применения» | |
| |
| Рис. 2.3. Меню «Сталь». Вкладка «Листовой и фасонный прокат» | |
| |
| Рис. 2.4. Меню «Материалы для сварки». Вкладка «Условия применения» |
|
| Рис. 2.5. Меню «Материалы для сварки». Вкладка «Материалы для сварки» |
|
| Рис. 2.6. Меню «Параметры» (в главном окне программы «Кристалл»). Вкладка «Материал» |
|
| Рис. 2.7. Меню «Сварные соединения». Вкладка «Тип соединения» (парные уголки с фасонкой) |
|

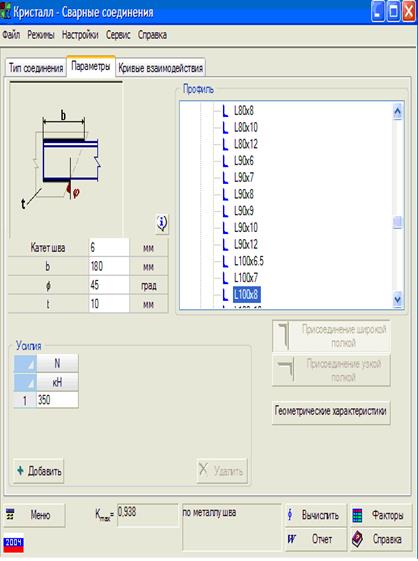

Рис. 2.8. Меню «Сварные соединения». Вкладка «Параметры».
Команда «Вычислить»:
|
