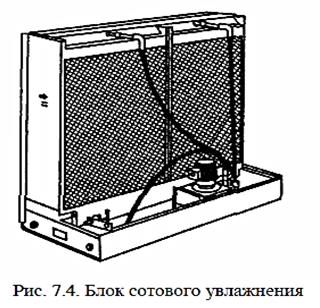

Блок сотового увлажнения
Блок сотового увлажнения по принципу действия относится к кон- тактным аппаратам с орошаемой насадкой, когда контакт между воздухом и жидкостью достигается смачиванием развитой поверхности гигроско- пичной насадки при ее орошении. Воздух, проходя через «соты», контак- тирует с влагой, которая пропитывает пористую поверхность насадки. Яв- ная теплота, содержащаяся в воздухе, затрачивается на испарение влаги с поверхности насадки и переходит в скрытую теплоту, процесс идет без подвода и отвода теплоты извне и его можно считать изоэнтальпийным. Применение гигроскопического материала для насадки в орошаемых слоях позволяет получить высокую эффективность процессов адиабатного увлажнения (Еа = 0, 8) при малых значениях коэффициента орошения (m = 0, 1 – 0, 2) и сравнительно небольшом аэродинамическом сопротивлении. Блок сотового увлажнения не используется для осушки и охлажде- ния воздуха, так как при работе в этом режиме необходимы более высокие значения коэффициентов орошения (m = 1, 5 – 2, 5), которые достигаются в при полном покрытии поверхности насадки пленкой орошающей воды и значительной площади поверхно- сти насадки. В составе практически всех центральных кондиционеров ис- пользуются блоки сотового увлаж- нения компании «Munters». В качестве насадки используется кассета в защитном кожухе из нержавеющей стали, заполненная стеклово- локнистым материалом GLASdek3, содержащим также целлюлозу. В блоке сотового увлажнения (рис. 7.4) может быть несколько кассет, их количество зависит от производительности блока и определяется его типоразмером. Под кассетами устанавливается поддон из нержавеющей стали, над кассетами установлены коллекторы с форсунками для распределения орошающей воды, соединенные гибкими трубопроводами с распределительным коллектором. Система водоснабжения может быть оборотная с циркуляционным насосом или с непосредственной подачей воды из водопровода. Первая ис- пользуется чаще благодаря малому потреблению воды. Вторая обычно ис- пользуется в случаях, когда вода имеет низкое качество, а также при крат- ковременном использовании блока увлажнения. В системе циркуляционного водоснабжения поддон заполняется хо- лодной водой из водопровода, постоянный уровень воды в поддоне под- держивается с помощью поплавкового клапана (рис. 7.5). Из поддона вода забирается циркуляционным насосом и подается в распределительные коллекторы и дальше – к форсункам на орошение насадки. В процессе ув- лажнения воздуха количество циркулирующей воды уменьшается и воз- растает концентрация минеральных веществ и солей, содержащихся в во- де. Для поддержания постоянного расхода циркулирующей воды и предот- вращения отложения минералов и солей в поддоне и на поверхности тру- бопроводов производится постоянная подпитка воды из водопровода. В конструкции системы оборотного водоснабжения предусмотрен обвод- ной сливной трубопровод с клапаном регулирования расхода воды. Расход сливного потока поддерживается на уровне, который обеспечивает задан- ное значение концентрации минеральных веществ в оборотной воде. Рис. 7.5. Система оборотного водоснабжения блока сотового увлажнения:

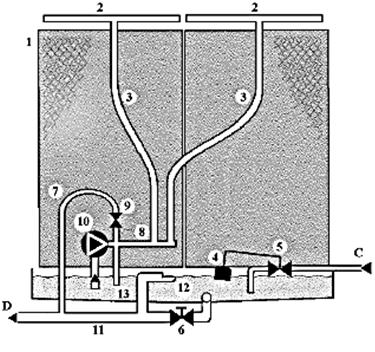

2 – коллекторы с форсунками; 3 – водораспределительный шланг; 4 – поплавок; 5 – поплавковый клапан; 6 – клапан слива из поддона; 7 – отводной слив; 8 – распределительный коллектор; 9 – клапан регулирования расхода воды; 10 – насос; 11 – сливной трубопровод; 12 – перелив; 13 – сброс давления; А – подаваемый воздух; В – увлажненный воздух; С – холодная вода из магистрального трубопровода; D – сливаемая вода В системе с непосредственной подачей вода из водопровода посту- пает через клапаны постоянного расхода прямо в распределительный кол- лектор (рис. 7.6). Клапаны постоянного расхода воды обеспечивают тре- буемые значения расхода воды и давления, необходимые для ее распреде- ления. Избыток воды, не расходуемой на испарение, промывает кассеты и сбрасывается через дренажные трубопроводы в канализацию.

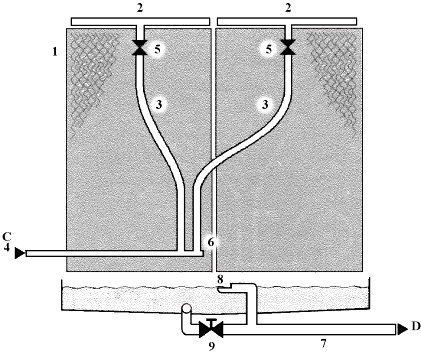

Рис. 7.6. Система прямого водоснабжения блока сотового увлажнения:
2 – коллекторы с форсунками; 3 – водораспред-льный шланг; 4 – подвод воды из магистрального трубопровода; 5 – клапан регулирования расхода воды; 6 –водораспределительный коллектор; 7 – сливной трубопровод; 8 – перелив; 9 – клапан слива из поддона; А – подаваемый воздух; В – увлажненный воздух; С – вода из магистрального трубопровода; D – сливаемая вода Кассеты сотового увлажнителя выпускаются с тремя размерами по глубине – 100 мм (FA6 65), 200 мм (FA6 85) и 300 мм (FA6 95), которым соответствуют значения коэффициента эффективности процесса адиабат- ного увлажнения 0, 65, 0, 85 и 0, 95. Преимущества блоков сотового увлажнения: - малое аэродинамическое сопротивление и, как следствие, малое энергопотребление по сравнению с другими блоками увлажнения; - высокие значения коэффициента эффективности процесса тепло- массообмена за счет прямого контакта воздуха и воды, возможность изме- нения коэффициента эффективности за счет применения насадок разной глубины; - компактная конструкция и малые размеры, так как отсутствуют капли воды и нет необходимости в длине, требуемой для испарения капель; - очистка воздуха от пыли, содержащей бактерии и микроорганиз- мы, и минеральных солей, которые остаются на поверхности материала насадки и смываются вытекающей водой в дренаж; - более высокие допустимые скорости воздуха. Недостатки блоков сотового увлажнения: - возможность образования в поддоне микроорганизмов и грибков, которые могут стать источником загрязнения приточного воздуха; - значительный расход воды в системах прямого водоснабжения; - невозможность реализации управляемых процессов, обеспечи- вающих снижение энергопотребления в процессе эксплуатации; - регулирование путем отключения системы орошения отдельных кассет (внутреннее байпасирование по воздуху) обеспечивает невысокую точность поддержания заданного значения относительной влажности воз- духа в помещении.
|
