Ультразвуковые увлажнители воздуха

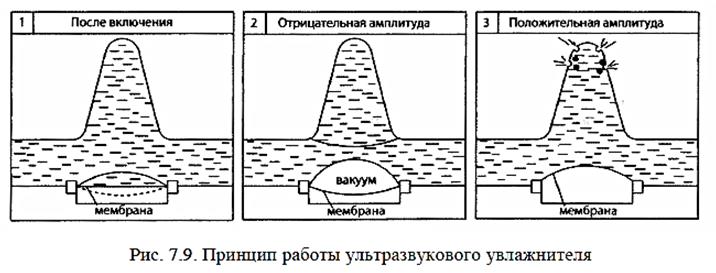

Ультразвуковые увлажнители воздуха работают по принципу сверх- звукового затуманивания. В электрической схеме с помощью трансформа- тора создается переменный ток с напряжением 48 V и высокой частотой 1, 65 MHz. Высокочастотный электрический сигнал подается на установ- ленный в водяной ванне вибратор, который преображает его в высокочас- тотные механические колебания. Поверхность вибратора колеблется с та- кой высокой скоростью, что вода из-за сил инерции не успевает оседать и выстраивается сразу же после включения прибора в водяной столб над вибратором. Во время отрицательной амплитуды вибратора вода не успе- вает за быстрыми движениями вибратора, вследствие чего возникает мо- ментальный вакуум. Затем возникают пузырьки воздуха, которые в период положительной амплитуды всплывают на край водяного столба и там сталкиваются друг с другом с большой силой. При этом мельчайшие час- тицы воды распыляются на границе воздушного столба (рис. 7.9). Над поверхностью воды возникают перекрестные волны из-за фоку- сирования звуковых волн, в центре которых растворяются мельчайшие во- дяные капельки и создается туман, который сразу же увлекается воздуш- ным потоком. Ультразвуковые увлажнители распыляют воду на мельчай- шие капли (< 0, 001 мм). Создаваемый таким образом туман (аэрозоль) от- бирает у окружающего воздуха теплоту и изменяет свое агрегатное со- стояние из жидкого в газообразное. Воздух при этом увлажняется. Если наружный воздух в холодное время года предварительно подогреть, то воздух будет увлажняться и охлаждаться при использовании воды из во- допровода, температура которой будет близка к температуре мокрого термометра воздуха на входе в блок увлажнения, процесс будет близок к адиабатному. Если температура воды выше начальной температуры возду- ха, то возможно увлажнение и нагревание воздуха. Система увлажнения с ультразвуковым распылением блока увлаж- нения центрального кондиционера состоит из внешнего шкафа управления (электрическая часть), модулей затуманивания, устанавливаемых равно- мерно по сечению блока увлажнения, и внешней гидравлической части (рис. 7.10). Рис. 7.10. Блок ультразвукового увлажнения с модулями увлажнения ULTRASONIC Преимущества способа увлажнения с ультразвуковым распылением: - реализуются управляемые процессы адиабатного увлажнения, обеспечивающие экономию воды и электроэнергии; - отказ от воздухонагревателя второго подогрева и системы его те- плоснабжения; - малое энергопотребление; - высокое качество обрабатываемого воздуха, исключается образо- вание микроорганизмов и грибков; - низкая стоимость обслуживания; - возможность встраивания системы увлажнения в реконструируе- мую систему кондиционирования воздуха; - микропроцессорное управление, обеспечивающее высокую точ- ность поддержания заданного значения относительной влажности воздуха в помещении. Недостатком способа увлажнения с ультразвуковым распылением является то, что требуется специальная обработка воды и установка для ее обработки.
|
