Осушение воздуха в центральных кондиционерах

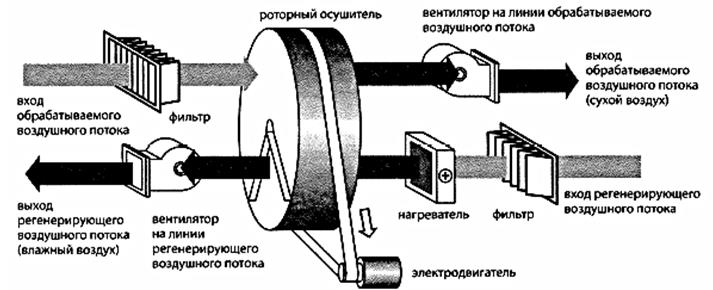

Часто повышенная относительная влажность воздуха в помещении приводит к накоплению влаги в ограждающих конструкциях, что ведет к их повреждению и разрушению в условиях отрицательных температур на- ружного воздуха. Повышенная относительная влажность также неблаго- приятно сказывается на хранении материалов и изделий (коррозия метал- лических изделий, плесень на текстильных материалах и мехах, потеря ок- раски и появление пятен на упаковках и готовой продукции, слеживание сыпучих пищевых продуктов, разрушение музейных экспонатов и книг в хранилищах). Поддержание заданного значения относительной влажности воздуха в помещениях со значительными влаговыделениями, таких, как плаватель- ные бассейны, бани, прачечные, моечные, подвальные помещения с пло- хой гидроизоляцией, влажные цеха текстильной промышленности, гальва- нические цеха, водохозяйственные и гидротехнические помещения, скла- ды материалов, чувствительных к изменению относительной влажности, зоомагазины и т.д., требует осушения наружного воздуха в теплое время го- да, а иногда, по требованию технологического процесса, и круглогодично. Существуют три способа осушения воздуха, основанные на физиче- ских явлениях адсорбции, абсорбции и конденсации водяных паров. Первый способ основан на сорбционных свойствах твердых ве- ществ, называемых адсорбентами. Явление адсорбции заключается в по- глощении паров, газов или растворенных веществ поверхностью особых твердых веществ с капиллярно-пористой структурой, таких, как силика- гель, алюмогель, активированный уголь и др. Чаще всего в системах кондиционирования воздуха применяется си- ликагель, представляющий собой стекловидное пористое вещество, полу- чаемое путем обработки жидкого стекла минеральной кислотой. Адсорби- рующая способность силикагеля зависит от температуры осушаемого воз- духа, при температуре воздуха выше 35 °С способность поглощения влаги заметно уменьшается. При адсорбции конденсация водяных паров в капиллярах сопровож- дается выделением теплоты конденсации и теплоты смачивания. Выде- ляющаяся теплота адсорбции повышает температуру адсорбента и осу- шаемого воздуха, поэтому использование такого способа целесообразно в том случае, когда надо осушить и нагреть воздух. Слой адсорбента по мере насыщения влагой перестает поглощать влагу из воздуха и требует регене- рации – восстановления адсорбционных свойств. Регенерация осуществля- ется продувкой через адсорбент нагретого воздуха. Данный способ осушения воздуха реализуется в роторных осушите- лях, принцип работы которых показан на рис. 7.11. Рис. 7.11. Принцип работы роторного осушителя Недостатками этого способа являются: -ограниченный срок службы адсорбента -энергетические затраты на регенерацию, связанные с подогревом вытяжного воздуха. Роторные осушители используются: -для защиты от коррозии крупных транспортных средств (самолетов, кораблей, грузовых автомобилей), -на насосных станциях и гидротехнических сооружениях, -в неотапливаемых складах, -в помещениях с технологическими процессами обработки гигроскопичных веществ, -на крытых ледяных катках. Второй способ основан на сорбционных свойствах растворов опре- деленных солей, называемых абсорбентами. В качестве абсорбентов ис- пользуются соли хлористого натрия, хлористого кальция и хлористого ли- тия. Разность парциальных давлений в осушаемом воздухе и над поверх- ностью абсорбента вызывает поток водяных паров к поверхности и их конденсацию, в результате чего воздух осушается. Осушение воздуха со- провождается его охлаждением. Способ реализуется в контактных теплообменниках – оросительных камерах и аппаратах с насадкой, в которых используется раствор хлори- стого лития, и применяется в системах регенерации теплоты удаляемого воздуха. Этот способ может использоваться на молокозаводах, в винных и пивных погребах, морозильных камерах, овощехранилищах, так как рас- твор хлористого лития обладает бактерицидными свойствами. Третий способ основан на явлении конденсации водяных паров при охлаждении воздуха до температуры ниже точки росы начального состоя- ния воздуха. Охлаждение воздуха с осушением может осуществляться при контакте его с холодной водой в камерах орошения или в поверхностных воздухоохладителях, в том числе и фреоновых. Часто возникает необходи- мость в нагревании осушенного воздуха перед подачей его в помещение, что может быть реализовано в конденсаторе холодильной машины. Таким образом, для осушения воздуха может быть использована парокомпрес- сорная холодильная машина. Воздух, перемещаемый с помощью вентиля- тора, последовательно проходит испаритель холодильной машины и воз- духонагреватель. Схема такого осушителя представлена на рис. 7.12.
Рис. 7.12. Осушитель воздуха: 1– воздухоохладитель (испаритель холодильной машины); 2 – водоохлаждаемый конденсатор; 3 – компрессор; 4 – терморегулирующий вентиль; 5 – фильтр-осушитель; 6 – воздухонагреватель; 7 – вентилятор; 8 – поддон для сбора конденсата В качестве воздухонагревателя используется воздушный конденса- тор холодильной машины или поверхностный теплообменник, соединен- ный водяным контуром с водяным конденсатором холодильной машины. Этот способ нашел применение в системах кондиционирования воздуха бассейнов, при сушке древесины и изделий из нее, в музейных и библио- течных хранилищах, размещаемых зачастую в сырых подвалах, прачеч- ных, зрительных залах.
|
