Сплит-системы.

Рассмотрим более подробно состав наружного и внутреннего блоков

настенного кондиционера сплит-системы, представленных на рис. 8.2.

В наружном блоке установлены компрессор 1, четырехходовой кла-

пан 2, теплообменник-конденсатор 3 и капиллярная трубка. Компрессор за-

крыт звукоизоляцией 4. Обдув конденсатора производится вентилятором 5

через жалюзи кожуха 6 и выходную решетку 7. Соединение с трубками хо-

лодильного контура осуществляется двухходовым клапаном 8 и трехходо-

вым клапаном 9. Отвод дренажа из внешнего блока при работе в режиме

обогрева производится самотеком из поддона 10 через сливной патрубок

Во внутреннем блоке расположен теплообменник-испаритель 12. Об-

дув теплообменника производится вентилятором тангенциального типа 13.

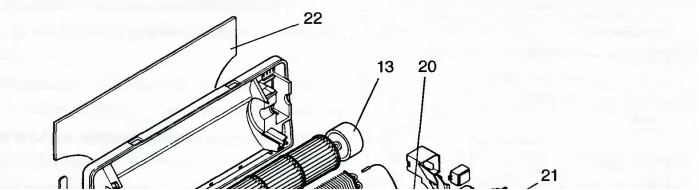

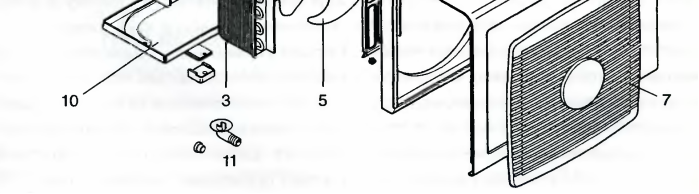

Рис. 8.2. Устройство внешнего и внутреннего блоков настенного кондиционера сплит-системы

Воздух из помещения забирается через решетку 14 и входной фильтр

15. Через направляющие жалюзи 16 и створки 17 обработанный воздух по-

дается в помещение. На лицевой панели 18 устанавливаются светодиоды 19

сигнализации режима работы и неисправности кондиционера. Датчиками

температуры 20 замеряется температура воздуха на входе в кондиционер и

температура теплообменника-испарителя. Плата управления 21 с микро-

процессором управляет работой всего кондиционера. Внутренний блок ус-

танавливается на монтажной плате 22, прикрепляемой к стене помещения.

Управление работой кондиционера осуществляется с пульта дистан-

ционного управления.

Мощность настенных кондиционеров ограничена, так как сильная

струя холодного воздуха, характерная для кондиционеров большой мощ-

ности, может вызвать неприятные ощущения у потребителя.

Поэтому в помещениях, где необходима установка более мощного

кондиционера, или в вытянутых помещениях устанавливаются кондицио-

неры напольно-потолочного типа, позволяющие направить сильную струю вдоль стены или потолка и таким образом обеспечить равномерное распределение температуры в помещении. Внутренний блок напольно-

потолочного кондиционера устанавливается на стене или потолке.

В больших помещениях – залах, ресторанах, холлах, особенно там, где

нет подвесных потолков, часто используются кондиционеры колонного типа. Такие кондиционеры имеют большую холодопроизводительность и создают сильный воздушный поток, который может первоначально подаваться в потолочное пространство, а затем равномерно распространяться на весь объем помещения. Такие кондиционеры имеют распределительные жалюзи с автоматическим регулированием направления воздушного потока.

Еще один тип кондиционеров сплит-систем – кондиционеры кассет-

ного типа, специально разработанные для больших помещений с подвес-

ным потолком – операционных залов банков, офисов, супермаркетов.

Внутренний блок монтируется в пространстве за подвесным потолком, при

этом видна только декоративная решетка с размерами, как правило, соот-

ветствующими стандартному размеру 600× 600 мм потолочной панели.

Воздух из помещения забирается через центральную решетку внут-

реннего блока, проходит в нем все виды обработки и далее распределяется

по четырем направлениям через регулируемые жалюзи, что обеспечивает

равномерный воздухообмен в помещении.

В кассетных кондиционерах предусмотрена возможность подсоеди-

нения воздуховодов как для подачи небольшого количества свежего воз-

духа (до 10 %), так и для распределения подготовленного воздуха через

дополнительные вентиляционные решетки.

Для кондиционирования здания, имеющего большое количество по-

мещений с разными тепловыми нагрузками, изменяющимися в течение су-

ток, были разработаны многозональные системы с изменяемым расходом

хладагента.

Такие системы позволяют к одному наружному блоку подсоединять

до 16 внутренних блоков не только различной мощности, но и различного

конструктивного исполнения. Кроме того, блоки могут включаться и рабо-

тать независимо друг от друга, причем часть их – на режиме охлаждения, а

часть – на режиме обогрева.

Хорошим решением для офисных помещений являются передвижные (мобильные) автономные кондиционеры (рис. 8.3),

принцип работы и устройство которых схожи с кондиционерами

сплит-систем. Их основные достоинства – отсутствие необходимости монтажа и малые габариты.

Оконные кондиционеры от-

носятся к моноблочным конди-

ционерам. Конструкция оконного

кондиционера (рис. 8.4) достаточно проста – в едином корпусе совмещены

испарительный теплообменник, конденсатор, вентиляторы, компрессор,

органы управления. Основное преимущество оконного кондиционера –

простота монтажа в оконный проем или проем стены.

По сравнению со сплит-системой оконный кондиционер имеет некоторые недостатки:

– ограничение оконного проема;

– повышенная шумность;

– неэффективное регулирование направления воздушного потока.

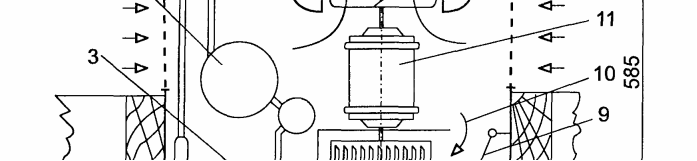

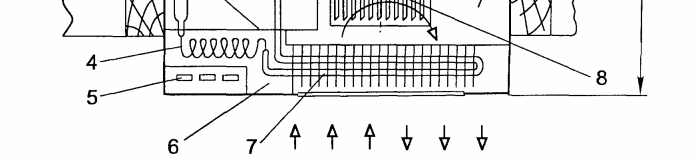

Рис. 8.4. Оконный бытовой кондиционер:

1 – отсек наружного воздуха;

2 – герметичный компрессор;

3 – разделительная перегородка;

4 – капиллярная трубка;

5 – панель управления;

6 – внутренний отсек;

7 – воздухоохладитель-испаритель;

8 – рабочее колесо центробежного вентилятора;

9 – ручная заслонка наружного воздуха;

10 – отверстие для входа наружного воздуха;

11 – электродвигатель;

12 – осевой вентилятор наружного воздуха;

13 – конденсатор холодильной машины;

14 – корпус кондиционера (входные решетки и воздушный фильтр не показаны)
