Организация радио- и проводной связи на ОП зенабатр ЗСУ-23-4

Связь организуется в соответствии с решением (указанием) командира и должна обеспечивать:

1–передача распоряжений и команд взводам батареи и приём от них донесений;

2–получение распоряжений, команд и целеуказаний от командира зенитного дивизиона, а также передача ему донесений;

3–передача распоряжений и команд рекогносцировочной группе и приём донесений от неё;

4–обмен информацией с прикрываемыми войсками и соседними батареями.

Основными средствами радиосвязи в зрбатр являются радиостанции:

- Р-123 или Р-173на Шилке, Р-111 на ПУ-12;

- Р159 на ТЗМ.

Работа открытым текстом при ведении радиообмена разрешается в следующих случаях:

- при отражении налёта воздушного противника;

- при применении (угрозе применения) противником оружия массового поражения;

- при угрозе нападения на стартовую позицию диверсионных групп.

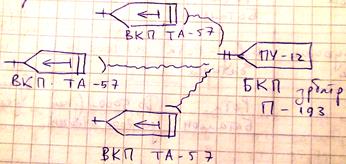

Схема организации радиосвязи зрбатр:

Радиосвязь:

1 – р/с прикрываемых подразделений;

2 – р/с управления ком.зенабатр;

3 – р/с управление ком.зендн;

4 – р/с оповещения.

Проводная связь:

П-193 – полевой телефонный коммутатор;

ТА-57 – полевой телефонный аппарат;

П-274 – полевой телефонный кабель (500м).

ТК-2 – телефонно-кабельная катушка

Режим работы радиостанций устанавливает ком.взвода. КУ всегда должен знать рабочую и запасные частоты, порядок перехода с одной частоты на другую, время и порядок вхождения в радиосвязь и порядок приемы команд и передачи донесений по радио.

Весь личный состав зрбатр должен знать и строго соблюдать правила ведения переговоров по тех.средствам связи и требования скрытого управления войсками. Переговоры открытым текстом допустимы при передаче данных о воздушном противнике, целеуказания, команд по управлению огнем и донесений о выполнении огневых задач, при оповещении о радиоактивном, хим. и биологическом (бактериол.) заражении.

Цели и содержание мероприятий по охранению и самообороне ОП зенабатр. Схема охранения и самообороны ОП зенабатр Шилка.

Цели: предотвращение внезапного нападения наземного противника и воспрещение проникновения в район позиции диверсионно-разведывательных групп. Нападение наземного противника отражается огнем АК-74, пистолетом Макарова, гранатами, огнем из Шилки.

Командир батарей (взвода) при организации самообороны обязан:

-организовать непрерывное круговое наблюдение и патрулирование;

-определить порядок оповещения л/с и сигнал о нападение противника;

Схема охранения и самообороны ОП зенабатр.

На схему наносятся:

· Основные элементы боевого порядка зенабатр;

· Основные топографические ориентиры, местные предметы;

· Инженерные сооружения, оборудованные на позиции батареи;

· Ориентиры (для организации системы огня и стрелкового оружия), ответственный сектор ведения стрельбы из стрелкового оружия для каждого окопа и расстояния до объектов.

· Маршруты патрулирования;

· График патрулирования;

· Расчет сил и средств на самооборону (боевой расчет);

· Сигналы оповещения о действиях противника.

Цели и содержание мероприятий радиационной, хим.защиты зенабатр ЗСУ Шилка

Радиационная, химическая и биологи­ческая защита в подразделениях войсковой ПВО организуется и осуществляется в целях ослабления воздействия на подразделения по­ражающих факторов оружия массового пора­жения, высокоточного и других видов оружия, разрушений (аварий) радиационно, химически и биологически опасных объектов.

Основными задачами радиационной, хими­ческой и биологической защиты являются: вы­явление и оценка радиационной и химической обстановки; защита подразделений от поража­ющих факторов оружия массового поражения и радиоактивного, химического и биологическо­го заражения; снижение заметности подразде­лений.

Радиационная, химическая и биологи­ческая зашита включает:

· радиационную, хими­ческую и биологическую разведку и контроль;

· сбор и обработку данных о радиационной, хи­мической и биологической обстановке;

· опове­щение подразделений о радиационном, хими­ческом и биологическом заражении;

· использо­вание средств индивидуальной и коллективной защиты, защитных свойств местности, воору­жения, военной техники и других объектов;

· специальную обработку подразделений, аэро­зольное противодействие средствам разведки и управления оружием противника;

· применение радиопоглощающих материалов и пенных по­крытий.

Радиационная, химическая и биологиче­ская разведка и контроль ведутся в целях полу­чения данных о факте применения и фактиче­ской радиационной и химической обстановке, необходимых для своевременного оповещения подразделений о РХБ заражении, принятия ими мер защиты, а также определения наибо­лее целесообразных действий в создавшейся об­становке. Данные разведки немедленно докла­дываются в штаб дивизиона (батальона, полка) и доводятся до подчиненных подразделений.

52. Марш – как основной способ передвижения. Характеристики марша. Порядок совершения марша. Маршевые возможности зенабатр Шилка.

Марш – организованное передвижение войск в колоннах по дорогам и колонным путям в целях своевременного выхода в назначенный район, в установленный район в полной боевой готовности.

Марш совершается в предвидении вступления в бой или вне угрозы столкновения с противником.

Марш, совершается, как правило скрытно, ночью или в условиях ограниченной видимости, но может быть и днем в ходе боевых действий в глубоком тылу своих войск.

Характеристики марша.

- величина перехода – расстояние от исходного пункта до новой огневой позиции.

- продолжительность марша – время от момента прохождения исходного пункта до полного окончания движения на новой огневой позиции.

Маршевые возможности.

Маршевые возможности батареи – способность подразделения к передвижению своим ходом из одного района в другой в установленные сроки.

Маршевые возможности характеризуются:

- средней скоростью движения – отношение пройденного расстояния ко времени движения (без учета привалов)

-величиной суточного перехода (из расчета пути в течении 10-12 часов)

- запасом хода

- по гусеницам

- по топливу

Порядок совершения марша.

- назначается исходный пункт. Началом марша считается прохождение головной машиной исходного пункта.

Через 3-4часа движения назначаются пункты регулирования. В течении дня подразделение делает 2 привала:

1 – до часа

2 – до 2 часов

На привалах проверяется техническое состояние боевых и транспортных машин, проводится дозаправка. При этом личный состав высаживается из машин, который располагается справа от дороги. В районах отдыха подразделения сходят с дороги и располагаются в естественных укрытиях (лес и т.д.) В районах привала и отдыха часть зенитных средств выделяется в качестве дежурных сил и средств.

53. Тактико-технические характеристики радиостанций радиосети управления командира зенабатр, вооруженной ЗСУ -23-4 “Шилка”.

Радиостанция Р-123

Предназначена для радиосвязи между подвижными объектами, обеспечивают двухстороннюю связь на стоянке и на ходу, как с однотипной радиостанцией, так и с другими имеющими совместимость по частотному диапазону и модуляции. Настраивается на любые заданные 4 частоты связи и обеспечивает следующие режимы работы: дежурный приём и радиотелефонная связь симплексом.

Технические данные:

· диапазон рабочих частот: от 20МГц до 51, 5МГц (разбит на 2 диапазона)

· имеет 1261 рабочую частоту (интервал между частотами 25КГц)

· мощность передатчика не менее 20 Ватт

· дальность связи при работе на 4ех метровую антенну не менее 20км

· электропитание от бортовой сети постоянного тока напряжением 26 или 13 Вольт

· сохраняет работоспособность от -50 до +50^оС

Рабочий комплект: приёмопередатчик с амортизационной рамкой, блок питания, антенное устройство, лорингофонно-телефонное устройство.

Радиостанция Р-173

Возимая, телефонная, предназначена для обеспечения связи с подвижными объектами. Радиостанция является приёмопередающей, ультрокоротковолоновой и обеспечивает связь на любой из 10 заранее подготовленных частот. Работает на штыревую антенну длиной 3 метра, с переговорным устройством, а так же с использованием лорингофонной гарнитуры.

Технические характеристики:

· диапазон частот от 30 до 75, 9 МГц

· мощность передатчика не менее 30 Ватт, чувствительность приёмника не более 3мкВ

· питание радиостанции от бортовой сети напряжением 27В

· дальность связи не менее 20км (3ех метровая антенна), до 10км (аварийная антенна)

Радиостанция Р-159

Радиостанция приёмопередающая, телефонно-телеграфная с частотной модуляцией, метрового диапазона, предназначена для обеспечения беспоисковой связи в радиосетях и радионаправлениях.

Режимы работы:

· телефонный

· телеграфный

· телефонный с подавлением шумов

· режим дистанционного управления (с вынесенного телефонного аппарата)

Технические характеристики:

· диапазон частот от 30 до 75, 9 МГц (всего имеется 46000 рабочих частот)

· выходная мощность передатчика не менее 5 Ватт

· чувствительность приёмника не хуже 1, 5 мкВ
