Диаграммы дерева узлов и FЕО
Диаграмма дерева узлов показывает иерархию работ в модели и позволяет рассмотреть всю модель целиком, но не показывает взаимосвязи между работами (стрелки) (рис. 1.25). Процесс создания модели работ является итерационным, следовательно, работы могут менять свое расположение в дереве узлов многократно. Чтобы не запутаться и проверить способ декомпозиции, следует после каждого изменения создавать диаграмму дерева узлов. Впрочем, BP-win имеет мощный инструмент навигации по модели –Model Explorer, который позволяет представить иерархию работ и диаграмм в удобном и компактном виде, однако этот инструмент является составляющей стандарта IDEF0.
Рис. 1.25. Диаграмма дерева узлов
Для создания диаграммы дерева узлов следует выбрать в меню пункт Insert\Node Tree. Возникает диалог формирования диаграммы дерева узловNode Tree Definition (рис. 1.26).
Рис. 1.26. Диалог настройки диаграммы дерева узлов
В диалоге Node Tree Definition следует указать глубину дерева Number of Levels (по умолчанию 3) и корень дерева (по умолчанию - родительская работа текущей диаграммы). По умолчанию нижний уровень декомпозиции показывается в виде списка, остальные работы - в виде прямоугольнике. Для отображения всего дерева в виде прямоугольников следует выбор; опцию Bullet Last Levels. При создании дерева узлов следует указать имядиаграммы, поскольку, если в нескольких диаграммах в качестве корня дерева узлов использовать одну и ту же работу, все эти диаграммы получают одинаковый номер (номер узла + постфикс N. например А0М) и в списке открытых диаграмм (пункт меню Window) их можно будет различить только по имени. Диаграммы " только для экспозиции" (FEO) часто используются в мо; ли для иллюстрации других точек зрения, для отображения отдельных дет лей, которые не поддерживаются явно синтаксисом IDEF0. Диаграмм FEO позволяют нарушить любое синтаксическое правило, поскольку сути являются просто картинками - копиями стандартных диаграмм и включаются анализ синтаксиса. Например, работа на диаграмме FEO может не иметь стрелок управления и выхода. С целью обсуждения определенных аспектов модели с экспертом предметной области может быть создана диаграмма только с одной работой и одной стрелкой, поскольку стандартная диаграмма декомпозиции содержит множество деталей, не относящихся к теме обсуждения и дезориентирующих эксперта. Но если FEO используется для иллюстрации альтернативных точек зрения (альтернативный контекст), рекомендуется все-таки придерживаться синтаксиса IDEF0. Для создания диаграммы FEO следует выбрать пункт меню Insert\FEO Diagram. В возникающем диалоге Create New FEO Diagram следует указать имя диаграммы FEO и тип родительской диаграммы (рис. 1.27).

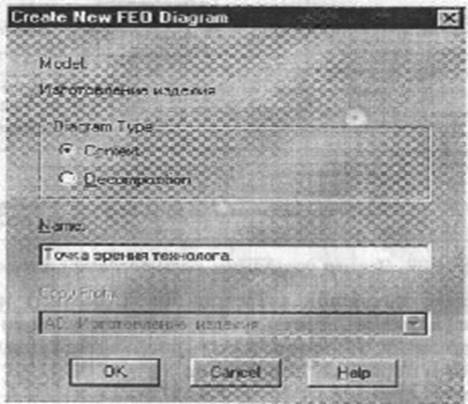

Рис. 1.27. Диалог создания FEO-диаграммы
Новая диаграмма получает номер, который генерируется автоматически (номер родительской диаграммы по узлу + постфикс F, например AIF).
|
