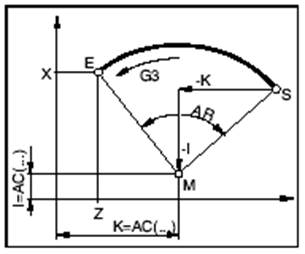

Программирование с начальной точкой, конечной точкой, центральной точкой
G2/G3 X.. Z.. I.. K..
X, Z конечная точка E в прямоугольных координатах I, K точка центра круга M в прямоугольных координатах, относительно начальной точки S
Начальная точка Начальная точка – это позиция инструмента во время вызова G2/G3.
Конечная точка Конечная точка – программируется при помощи X, Z.
Центральная точка круга Центральная точка круга программируется дискретно с I, K относительно начальной точки или с I=AC(..), K=AC(..) абсолютно от нулевой точки.
Программирование с начальной точкой, конечной точкой, радиусом круга G2/G3 X.. Z.. CR=±..
X, Y, Z конечная точка E в прямоугольных координатах CR=± радиус круга
Начальная точка Начальная точка - это позиция инструмента в момент вызова G2/G3.
Конечная точка Конечная точка программируется с X, Z.
Радиус круга Радиус круга указывается при помощи CR. Знак показывает, что дуга меньше или больше 180°. CR=+ угол меньше или равный 180° CR=- угол больше 180°. Полные круги не могут быть запрограммированы при помощи CR.
|
