Додаток






до лабораторної роботи № 1

Таблиця 1 Психрометрична таблиця Різниця показів сухого та вологого термометрів, оС 10, 0
9, 5
9, 0
8, 5
8, 0
7, 5
7, 0
6, 5
6, 0
5, 5
5, 0
4, 5
4, 0
3, 5
3, 0
2, 5
2, 0
1, 5
1, 0
0, 5

Покази вологого термометра, оС

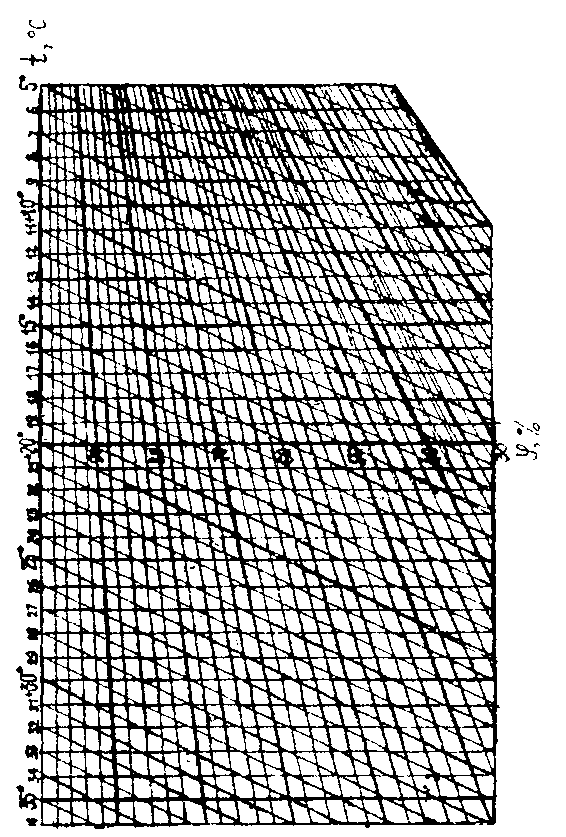

Рис.1. Психометричний графік




Таблиця 2

Тиск насиченої водяної пари

Температура, °С Тиск пари
мм. рт. ст. гПа
0 4, 58 6, 10
1 4, 93 6, 56
2 5, 29 7, 06
3 5, 68 7, 58
4 6, 10 8, 13
5 6, 54 8, 72
6 7, 01 9, 34
7 7, 51 10, 02
8 8, 04 10, 72
9 8, 61 11, 48
10 9, 21 12, 28
11 9, 84 13, 12
12 10, 52 14, 02
13 11, 23 14, 97
14 11, 99 15, 98
15 12, 79 17, 05
16 13, 63 18, 17
17 14, 93 19, 90
18 15, 48 20, 63
19 16, 48 21, 97
20 17, 54 23, 38
21 18, 75 24, 99
22 19, 83 26, 43
23 21, 07 28, 08
24 22, 38 29, 83
25 23, 76 31, 67
26 25, 21 33, 60
27 26, 74 35, 54
28 28, 35 37, 79
29 30, 04 40, 04
30 31, 82 42, 42
31 33, 70 44, 92
32 35, 66 47, 53
