Трещинообразование в несущих конструкциях. Прогнозы и оценки.
Диагностику технического состояния стен проводят всеми способами: визуальным осмотром, приборами и путем вскрытий. Об общем состоянии стен судят, по характеру трещин и искривлению горизонтальных и вертикальных линий фасадов. На рис. 93 показаны различные случаи деформаций в стенах и названы наиболее вероятные причины их возникновения. На рис. 93, а отображен характер расположения трещин в случае прогиба здания вследствие образования под средней его частью участка слабого грунта. На рис. 93, 6 изображен перекос здания Из-за слабого грунта в одном из торцов здания. Схема на рис. 93, в изображает случай перегиба здания, вследствие наличия под средней частью здания жесткого, твердого включения под фундаментом. На рис. 93, г показана другая причина перекоса здания — от неправильного, неосторожного отрытая котлована при недопустимо близком приближении его к зданию, а также при уклоне откоса меньше естественного, свойственного имеющимся тут грунтам. Рис. 93. Виды расположения трещин на стене здания и их причины: а—наличие слабого грунта под средней частью здания; б—то же, у торца здания; в— наличие твердого включения под средней частью здания; s — недопустимо близко вынутый грунт; д — изменение в первоначальном устройстве заглубленного этажа; е — неправильно построенное новое здание; ж — линия ранее осуществленной пристройки или перепад высот; к — наклон здания при наличии слабого грунта у края объекта; л — распор вследствие расстройства стропильной системы; м — деформация из-за дефектов перекрытия

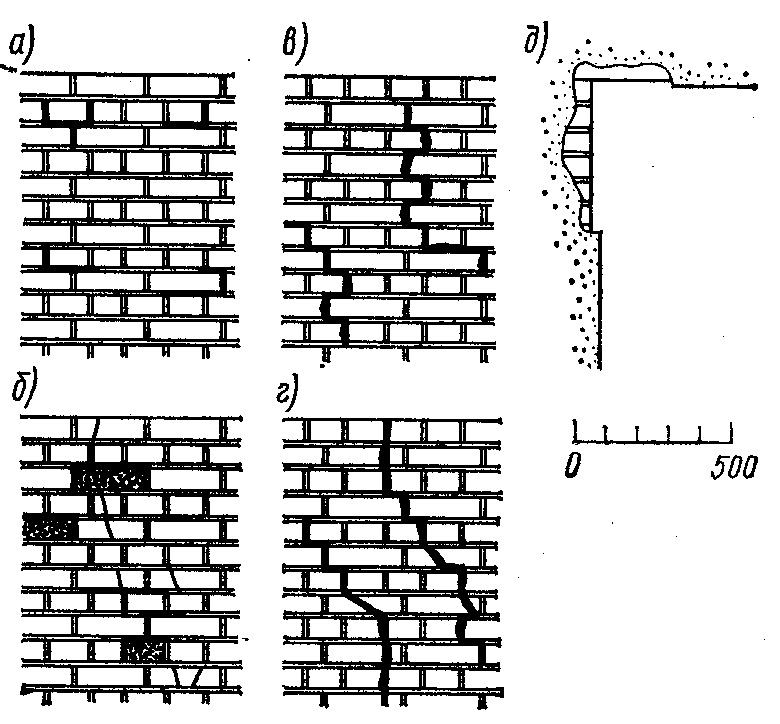

На рис. 93, д показан характер трещин, которые могут возникнуть около стены подвала, расположенного только под частью здания. Этот дефект может возникнуть также при неосторожно проведенных строительных работах в подвале. На рис. 93, е показан характер трещин, которые могут возникнуть в старом здании при пристройке к нему или близком расположении нового здания без выполнения необходимых конструктивных мероприятий при сооружении нового фундамента. Несколько другой характер трещин может появиться при разной величине осадки двух частей одного здания или ранее существовавшего и пристроенного к нему, как изображено на рис. 93, ж. На рис 93 к изображен случай наклона здания, происшедший из-за слабого грунта под одной из сторон высокого здания при общей достаточной пространственной жесткости его остова. Вертикальные трещины по проемам могут появиться -при расстройстве стропильной системы и образовании распора по этой причине (рис. 93 л) Кроме рассмотренных выше видов трещин в стенах, распространяющихся на всю их толщину, наблюдают также трещины поверхностные, свидетельствующие о степени износа и прочности материала стены и самой стены в целом. Небольшому износу стен (до 20%), считающемуся хорошим их состоянием, способствует монолитность кладки, при которой видимых изменений в ней не обнаруживается, камни и раствор сохраняют прочность, свойственную их материалам, а сцепление камней с раствором не нарушено. При износе стен от 20 до 40%, характеризуемом как удовлетворительное их состояние, местами наблюдается разделение кладки на отдельные камни вследствие начинающейся потери сцепления камня с раствором, хотя сам раствор еще сохраняет прочность. Признаком этого является выпадение раствора в швах между отдельными камнями (рис. 94, а). Износ 40—60% характеризует плохое состояние кладки, ее прогрессирующее ослабление, признаком чего служит потеря раствором прочности, появление волосяных трещин, выпадение или разрушение некоторых камней, а иногда и выпучивание отдельных мест стены (рис. 94, б). О качестве работы кладки на сжатие под нагрузкой можно судить также по особым видам ее изъянов. Так, о перегрузке участков стен (например, при смене перекрытий, увеличении нагрузки на них и при надстройках здания) дают сигнал при общем удовлетворительном состоянии кладки трещины в вертикальных и горизонтальных швах (рис. 94, в). При худшем состоянии кладки трещины - от перегрузки идут через камни (рис. 94, г). Особенно снижают несущую способность кладки горизонтальные трещины в простенках и вертикальные в перемычечных конструкциях. Рис. 94. Дефекты кирпичной кладки и их причины: а—износ от 20 до 40%; б—износ 41—60%; в— перегруженные простенки с износом до 40%; г — то же, при большем износе; д — обнажение кирпичной кладки при износе штукатурки
При наличии в стене трещин давнего происхождения, но без следов продолжающегося их раскрытия и удлинения, т. е. Когда стена в целом не потеряла своей формы и несущей способности, такие трещины заделывают. Иногда при заделке трещин в наиболее видных участках стены укладывают несколько кирпичей, что называется замком (рис. 105, а), а в длинных и широких трещинах устраивают замок с якорем из прокатного профиля, укрепляемого в стене анкерами. Если в стене обнаружены сквозные трещины в виде разрывов кладки в местах сопряжения наружных и внутренних стен или в наружных углах, для укрепления применяют металлические накладки из полосовой стали. Концы накладок загибают в сторону стены для лучшего сцепления с ней и фиксируют болтами, располагаемыми от трещины на расстоянии, равном примерно полутора толщинам стены (рис. 105, б, в, г). В более простых случаях при равнительно небольшом протяжении и ширине трещины накладки можно крепить к стене ершами с одной стороны стены. Рис. 105. Заделка трещин в стенах: а — простой замок и с якорем; б — двусторонняя металлическая накладка на прямом участке стены (фасад и план); в—накладки в месте примыкания внутренней стены; г — то же, на углу здания; 1— накладка из полосовой стали 50Х10 мм; 2 — круглая сталь с винтовой нарезкой d-20—24 мм; 3 — то же, с нарезкой на двух концах Во время осмотра перекрытий выявляют и наносят на план трещины на потолках и дефекты на полах, причинами которых могут быть неравномерная осадка, неравномерная нагрузка, усадка и износ материалов, усадка в швах элементов, составляющих перекрытие. Проверяют поведение трещин и формулируют предложения по их обезвреживанию. № 46Способы усиления фундаментов и оснований. Методы усиления грунтов основания сводятся в основном к повышению их несущей способности путем искусственного упрочнения. Для этого на практике применяются способы: силикатизации, электросиликатизации, термический обжиг, устройство песчаных подушек под новые фундаменты. Силикатизация - под подошву фундамента погружают инъекторы из стальных труб и нагнетают раствор под давлением. Для ленточных фундаментов инъекторы помещают с обеих сторон с поверхности земли, из подвалов или специальных траншей. Если ширина фундамента имеет значительные размеры, то используют наклонные инъекторы. Электросиликатизация - в закрепляемый грунт пропускают постоянный электрический ток. Это ускоряет и облегчает проникновение раствора в грунт. Термический способ - в грунт через жароупорные трубы нагнетается воздух, нагретый до температуры 600...800 " С. Основные методы усиления фундаментов ЗиС: цементация, устройство бетонных и ж/б обойм, укрепление с расширением подошвы, усиление буроинъекционными и призматическими сваями. Цементация - выполняется при недостаточной прочности кладки. В теле фундамента перфоратором пробивают отверстия и закладывают металлические трубки, через которые нагнетают цементный раствор под давлением. Ж/б обоймы могут быть односторонними и двусторонними. Укрепление фундамента с расширением подошвы осуществляют с помощью односторонних или двусторонних банкет. Из условия производства работ минимальная ширина банкета в нижнем обрезе 30 см. в верхнем 20 см. Армирование гибких ж/б обойм производят по расчету, применяют бетон В25...В30. Для расширения подошвы применяют Ме разгружающие консоли. _Буроинъекционные сваи_— несут полную вертикальную нагрузку от стен и фундаментов как в эксплуатационный, так и в строительный период, когда после отрывки котлована вскрываются фундаменты и стены и на противоположной стороне возникают активные силы давления грунта. Свая устанавливаются в шахматном порядке под углом друг к другу. Уширение фундаментов производиться после предварительного обжатия фанта с помощью домкратов. Грунт под уширенной частью фундамента сразу вступает в работу и дополнительных осадок не возникает. Подводку новых фундаментов производят при разработке грунта ниже подошвы существующих фундаментов. Усиление путем пересадки фундаментов на сваи - вдавливают звенья ж/б или Ме свай в грунт с помощью домкратов и передают нагрузки от ЗиС на свайный фундамент. Свайные фундаменты усиливают путем задавливания свай с опиранием их на плотные грунты или наращиванием дополнительными секциями, погружение дополнительных свай вне контура фундамента с передачей на них нагрузки от усиливаемых фундаментов. С помощью упорных горизонтальных балок, пробиваемых через стену или ростверк здания, передается нагрузка на сваи.
|
