Тормозная система. Главный тормозной цилиндр заднего тормоза (разборка и сборка, CB400N)

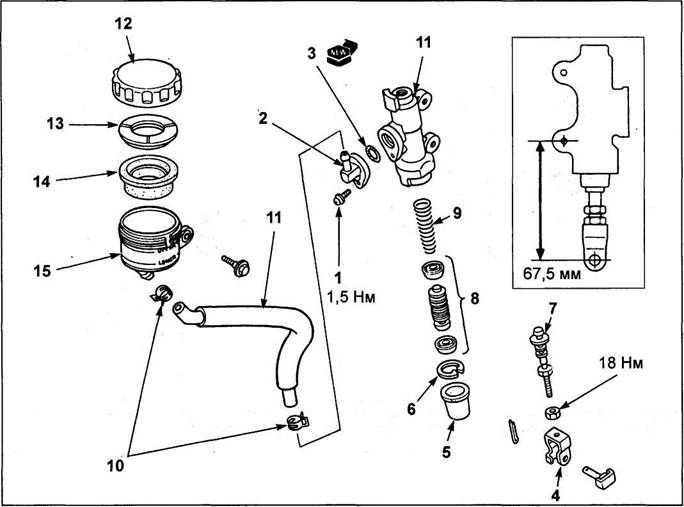

Главный тормозной цилиндр заднего тормоза (разборка и сборка, CB400N). 1 - болт крепления шту­цера, 2 - штуцер, 3 - кольцевое уплотнение, 4 - наконечник штока, 5 - резиновая втулка, 6 - стопорное кольцо, 7 - шток, 8 - поршень ГТЦ, 9 - пружина, 10 - хомут, 11 - шланг бачка тормозной жидкости, 12 - крышка бачка тормозной жидкости, 13 - пластина, 14 - мембрана, 15 - бачок тормозной жидкости.

Honda CB400FIII_T, CB400Flll_v

Передние тормозные колодки (CB400FIII_T). 1 - крышка, 2 - заглушка, 3 - направляющий палец, 4 - пру­жина, 5 - тормозные колодки.

Тормозная система

Передний тормозной суппорт (снятие и установка, CB400FIII_T). 1 - перепускной болт, 2 - шайбы, 3 - фитинг, 4 - болты крепления переднего суппорта, 5 - передний суппорт.

Передний тормозной суппорт (разборка и сборка, CB400FIII_T). 1 - внутренняя часть суппорта, 2 - про­кладка, 3 • поршень " А", 4 - пылезащитная манжета " А", 5 - уплотнительная манжета " А", 6 - поршень " В", 7 - пылезащитная манжета " В", 8 - уплотнительная манжета " В", 9 - внешняя часть суппорта.

Тормозная система

Передний тормозной суппорт (снятие и установка, CB400FIII_V). 1 - шплинт, 2 - направляющие пальцы, 3 - пружины, 4 - тормозные колодки.

Передний тормозной суппорт (снятие и установка, CB400FIII_V). 1 - перепускной болт, 2 - шайбы, 3 - фитинг, 4 • болты крепления суппорта.

Тормозная система

Передний тормозной суппорт (разборка и сборка, CB400FIII_V). 1 - поршень " А", 2 - пылезащитная манжета " А", 3 - уплотнительная манжета " А", 4 - поршень " В", 5 - пылезащитная манжета " В", 6 - уп-лотнительная манжета " В".
