Прерыватель

1. Включите зажигание и установите переключатель
выключения двигателя в положение " RUN" и про­
верьте напряжение между выводами разъема мо­
дуля зажигания (Б/Ж - " +") и (Ж - " -") при работе
электростартера.
Номинальное
напряжение............................................. более 0, 7 В

3. Проверьте сопротивление между выводами мо­дуля зажигания (Б/Ж) и (Ж). Номинальное сопротивление:

CB400N.............................................. 450 - 550 Ом

CB400F.............................................. 340 - 420 Ом

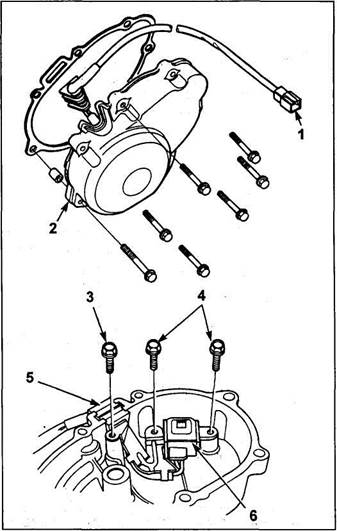

1 - разъем прерывателя (2Р), 2 - левая крышка картера, 3 - болт крепления жгута проводки, 4 - болт крепления прерывателя, 5 - предохра­нительная втулка, 6 - прерыватель.

114

Система зажигания

Расположение компонентов системы зажигания (CB400FIII). 1 - замок зажигания, 2 - выключатель двигателя, 3 - катушка зажигания, 4 - датчик положения дроссельной заслонки, 5 - модуль зажигания, 6 - аккумуляторная батарея, 7 - выключатель подставки, 8 - выключатель запрещения запуска, 9 - прерыватель, 10 - свечи зажигания.

Принципиальная схема системы зажигания (CB400FIII). 1 - замок зажигания, 2 - выключатель двига­теля, 3 - катушки зажигания, 4 - датчик положения дроссельной заслонки, 5 - модуль зажигания, 6 - аккумуляторная батарея, 7 - выключатель подставки, 8 - выключатель запрещения запуска, 9 - прерыватель, 10 - свечи зажигания, 11 - главный предохранитель (30А), 12 - предохранитель (10А), 13 - индикатор положения подставки, 14- выключатель сцепления, 15 -тахометр, 16 -диод.
