Система запуска

1. Отсоедините разъем реле стартера (4Р).

2. Проверьте наличие проводимости между выво­
дом (З/Кр -" +") разъема и массой (" -") при нажатом
рычаге сцепления и нейтральной передаче КПП.

3. Проверьте наличие проводимости между выво­
дом (З/Кр -" -") разъема и массой (" +") при отпущен­
ном рычаге сцепления, передаче КПП, кроме ней­
тральной, выдвинутой боковой подставке.

4. Проверьте напряжение между выводом (Ж/Кр -
" +") разъема и массой (" -") при включенном зажига­
нии, положении " RUN" выключателе двигателя и
включенном стартере.

Номинальное напряжение.................................... АКБ

5. Снимите реле стартера.

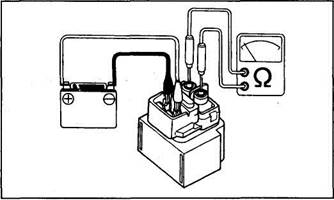

6. Подайте напряжение от аккумуляторной батареи
на выводы (Ж/Кр -" +") и (З/Кр -" -") реле и проверь­
те наличие проводимости между выводами реле,
как показано на рисунке.

Стартер (снятие и установка). 1 - болты крепления трубки охлаждающей жидкости, 2 - трубка охлаж­дающей жидкости, 3 - гайка, 4 - наконечник провода стартера, 5 - болт крепления, 6 - клемма провода массы, 7 - стартер в сборе, 8 - кольцевое уплотнение.

Система запуска

7. Проверьте наличие проводимости между выво­дами выключателя подставки при ее различном по­ложении.

Подставка убрана........................................... 3/Б - 3

Подставка выпущена.................................... Ж/Ч - 3

Стартер (разборка и сборка). 1 - стяжной болт, 2 - клемма, 3 - кольцевое уплотнение, 4 - крышка со стороны привода, 5 - кольцевое уплотнение, 6 - крышка со стороны коллектора, 7 - кольцевое уп­лотнение, 8 - стопорная шайба, 9 - шайба (с зеленой меткой), 10 - шайба, 11 - регулировочные шайбы, 12 - якорь, 13 - гайка клеммы, 14 - шайба, 15 - шайба (с зеленой меткой), 16 - кольцевое уплотнение, 17 - блок выпрямителей, 18 - щетка, 19 - статор.

Система запуска

Муфта стартера. 1 - разъем прерывателя (2Р) (С), 2 - болт крепления крышки картера, 3 - левая крышка картера, 4 - прокладка, 5 - установочная втулка, 6 - установочный болт, 7 - шайба, 8 - храповик, 9 - об­гонная муфта стартера, 10 - ведомая шестерня стартера, 11 - игольчатый подшипник, 12 - обгонная муфта, 13 - шайба, 14 - ось ведущей шестерни стартера, 15 - ведущая шестерня стартера.

Система запуска

Расположение компонентов системы запуска (CB400F). 1 - выключатель сцепления, 2 - индикатор положения подставки, 3 - замок зажигания, 4 - выключатель стартера, 5 - реле стартера и главный предохранитель (30А), 6 - предохранитель (10А), 7 - аккумуляторная батарея, 8 - диод, 9 - выключа­тель подставки, 10 - выключатель запрещения запуска, 11 - стартер.

Схема системы запуска (CB400F). 1 - выключатель сцепления, 2 - индикатор положения подставки, 3 - замок зажигания, 4 - выключатель стартера, 5 - реле стартера, 6 - главный предохранитель (30А), 7 - предохранитель (10А), 8 - аккумуляторная батарея, 9 - диод, 10 - выключатель подставки, 11 - включатель запрещения запуска, 12 - электродвигатель стартера, 13 - индикатор выключателя запрещения запуска.
