Тиск на підпірну стінку. ⇐ ПредыдущаяСтр 3 из 3

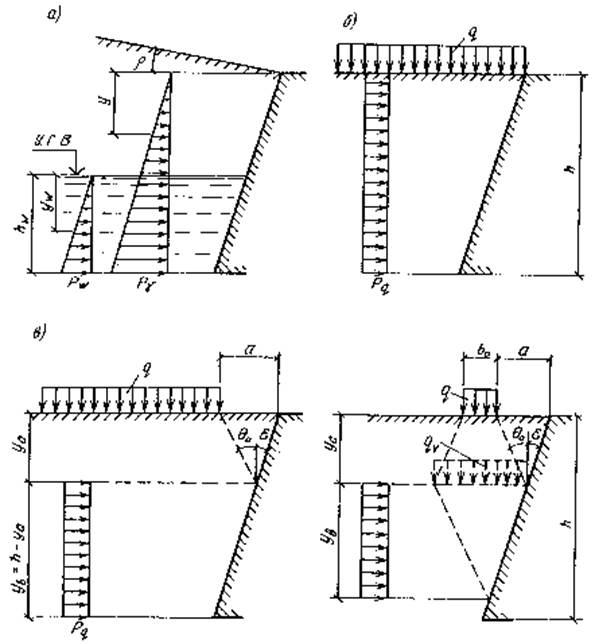

Рис. 5. Схема тиску ґрунту а - від власної ваги і тиску води; б - від суцільного рівномірно розподіленого навантаження; в - від фіксованого навантаження; г - від смугового навантаження
Інтенсивність горизонтального активного тиску ґрунту від власної Ваги Рg, на глибині у (рис. 5, а) слід визначати по формулі Рg =[ g gf h l - с (К1 + K2)] y/h, (1) де γ – розрахункове значення питомоі ваги грунту засипки; γ f – коефіцієнт надійності по навантаженню; h – відстань від поверхні засипки до підошви фундаменту стінки; λ – коефіцієнт горизонтального тиску грунту; с – розрахункове значення питомого зчеплення ґрунту засипки на рівні h; k 1 – коефіцієнт, що враховує зчеплення ґрунту по площині ковзання призми обвалення, нахиленої під кутом θ 0 до вертикалі; k 2 – те ж, по площині, нахиленої під кутом ε до вертикалі. К1 =2lcosq0cose/sin(q0 + e); (2) K2 = l [sin (q0 - e) cos (q0 +r)/sin q0 cos (r- e) sin (q0 + e)] + tge, (3) де e - кут нахилу розрахункової площини до вертикалі; ρ - кут нахилу поверхні засипки до горизонту; q0 - кут нахилу площини ковзання до вертикалі; l - коефіцієнт горизонтального тиску грунту. При відсутності зчеплення грунту по стіні K2 = 0. Коефіцієнт горизонтального тиску грунту визначається за формулою.
де d - кут тертя грунту по контакту з розрахунковою площиною (для гладкої стіни d = 0, шорсткої d = 0, 5j, ступінчастою d = j). Кут нахилу площини ковзання до вертикалі q0 визначається за формулою tg q0 = (cos r - h cos j)/(sin r - h sin j), (5) де h = cos (e -r)/ При горизонтальній поверхні засипки r = 0, вертикальній стіні e =0 і відсутності тертя і зчеплення із стіною d = 0, К2 = 0 коефіцієнт бічного тиску грунту l, коефіцієнт інтенсивності сил зчеплення К1 і кут нахилу плоскості ковзання q0 визначаються по формулах:
При r = 0, d ¹ 0, e ¹ 0 значення кута нахилу плоскості ковзання до вертикалі q0 визначається з умови tgq0 = (cosj -
Нормативне значення питомої ваги ґрунту з врахуванням дії води, що зважує: де е — коефіцієнт пористості грунту. Інтенсивність додаткового горизонтального тиску грунту, обумовленого наявністю грунтових вод Рw, кПа, на відстані уw, від верхнього рівня грунтових вод (рис. 5, а) визначається за формулою
або з урахуванням Pw = yw {10 - l [g -16, 5/(1 + e)]}g f, де g f - коефіцієнта надійності по навантаженню, приймається рівним 1, 1.
Інтенсивність горизонтального тиску грунту від рівномірно розподіленого навантаження q, розташованого на поверхні призми обвалення, слід визначати за формулами: при суцільному і фіксованому розташуванні навантаження (рис. 5, б, в) Рq = q g f l; (9) при смуговому розташуванні навантаження (рис. 5, г) Pq = q g f l/(1 + 2 tg q0 уа / b 0). (10) де b 0 – ширина смуги навантаження (рис. 5, г) Відстань від поверхні грунту засипки до початку епюри інтенсивності тиску грунту від навантаження уа, визначається виразом уа = a /(tg q0 +tg e). Протяжність епюри інтенсивності тиску грунту по висоті уb при фіксованому навантаженні (див. рис. 5, в) приймається рівною уb = h- yа. При смуговому навантаженні (див. рис. 5, г) протяжність епюри тиску по висоті yb =(b 0+ 2tgq0 ya)/(tge + tgq0), але приймається не більше величини уb £ h - yа.
|
