Ход работы
|
|

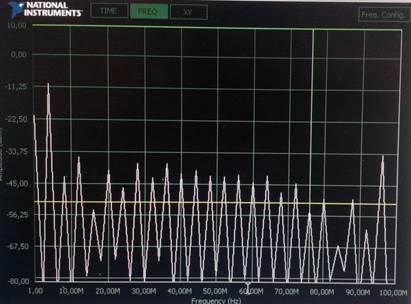

Спектр, без конденсатора
Форма импульса, без конденсатора
Форма импульса, С3=1000пФ
Форма импульса, С2=10нФ
Форма импульса, С7=10нФ
Спектр, подключен С2=10нФ
| Уровень гармоник, дБм | Время нарастания импульса | Время спада импульса | ||||
| 20 МГц | 44 МГц | 68 МГц | 76 МГц | |||
| Без конденсатора | -11, 1 | -20, 6 | -27, 8 | -32, 8 | 9нс | 6, 7нс |
| С3=1нФ | -23, 2 | -49, 9 | -54, 7 | -51, 6 | 34нс | 16нс |
| С2=10нФ | -40, 3 | -40, 5 | -48 | -55, 2 | 75нс | 23нс |
| С7=10нФ | -40, 3 | -63, 9 | -70, 6 | -69, 4 | 85нс | 34нс |
Выводы по работе: в данной лабораторной работы я исследовал влияние времени нарастания и времени спада импульса на спектральный состав типовых периодических сигналов. По результатам эксперимента можно отметить, что чем больше емкость конденсатора тем больше время нарастания/спада импульса, а чем больше время нарастания/спада импульса тем большее подавление гармоник мы наблюдаем. При использовании конденсаторов для поверхностного монтажа мы можем добиться лучшего подавления гармоник, так как у выводных конденсаторов выводы представляют собой паразитную индуктивность, включенную параллельно. При одинаковой емкости конденсаторов С2 и С7 видим разницу в подавлении гармоник примерно 20дБм. Это значит, что конденсаторы для поверхностного монтажа эффективнее на 20%-30%
