Перевірочний розрахунок підшипників. ⇐ ПредыдущаяСтр 2 из 2
Дані для розрахунку: l1 = мм – відстань між центрами підшипників на швидкохідному валу; l2 = мм – відстань між центрами підшипників на тихохідному валу; l3 = мм – відстань від центру підшипника до консольної сили від муфти; l4 = мм – відстань від центру підшипника до консольної сили на зірочці або шківі.
7.1. Сила від муфти [2, c. 98] на швидкохідному валу
на тихохідному валу
7.2. Швидкохідний вал варіанту 4Б, тихохідний вал варіанту 2Б та 1Б. Реакції підшипників а) вертикальна площина - YOZ
Відкіля де d – ділильний діаметр шестерні або колеса (з п. 2);
Рисунок 7.1 – Розрахункова схема вала.
Ft, Fa, Fr – сили в зачепленні (з п. 2). Для швидкохідного валу сили з індексом 1, для тихохідного – з індексом 2.
Перевірка:
б) горизонтальна площина - XOZ
Перевірка:
Сумарні радіальні реакції Згинальні моменти а) вертикальна площина – YOZ
б) горизонтальна площина – XOZ
Сумарний згинальний момент в небезпечному перерізі
7.3 Перевірка підшипників Радіальне навантаження на підшипниках Rr = RA, якщо RA > RB, або Rr = RB, якщо RB > RA Осьове навантаження на підшипник Ra = Fa = (для прямозубої передачі Ra = 0) Для опор вала доцільно застосовувати кулькові радіальні підшипники С0 = кН – базова статична вантажність; Сr = кН – базова динамічна вантажність. Розрахункові коефіцієнти: V = 1 – коефіцієнт обертання при обертанні внутрішнього кільця підшипника [3, с. 322]; Кδ = – коефіцієнт безпеки для редукторів [3, с. 322]; КТ = – температурний коефіцієнт при робочій температурі підшипника до 100 оС [3, с. 322]. Для визначення коефіцієнтів Х і Y (коефіцієнтів радіального та осьового навантаження) знаходимо відношення беремо параметр осьового навантаження е =. Знаходимо відношення Якщо відношення Якщо Ra = 0, то Х = 1; Y = 0 (для прямозубої передачі) Еквівалентне навантаження на підшипник [3, с. 322]
Розрахункова довговічність в млн. об. [3, с. 319]
де р = 3 – показник степеня для кулькових підшипників [3, с. 320] Базова довговічність підшипника [3, с. 320]
де ω = рад/с – кутова швидкість вала. Умова безпечної роботи підшипника [3, с. 320]
7.4. Тихохідний вал варіанту 4Б, або швидкохідний вал варіанту 2Б і 1Б. Складові сили Fв: Fву = Fв · sinӨ = Fвx = Fв · cosӨ = Реакції підшипників а) вертикальна площина – YOZ

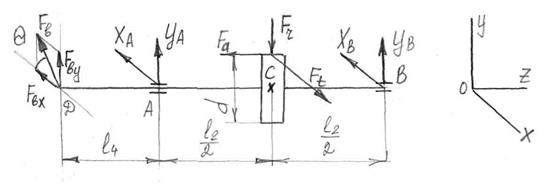

Рисунок 7.2. – Розрахункова схема вала (Fв – сила від ланцюгової або пасової передачі (див. п.6); Ө = кут нахилу передачі; для завдання 1Б сила Fв спрямована вниз).
Перевірка:
б) горизонтальна площина – ХOZ
Перевірка:
Сумарні радіальні реакції Згинальні моменти а) вертикальна площина – YOZ
б) горизонтальна площина – XOZ
Сумарний згинальний момент в небезпечному перерізі
7.5 Перевірка підшипників Радіальне навантаження на підшипниках Rr = RA, якщо RA > RB, або Rr = RB, якщо RB > RA Осьове навантаження на підшипник Ra = Fa = (для прямозубої передачі Ra = 0) Для опор вала доцільно застосовувати кулькові радіальні підшипники С0 = кН – базова статична вантажність; Сr = кН – базова динамічна вантажність. Розрахункові коефіцієнти: V = 1 – коефіцієнт обертання при обертанні внутрішнього кільця підшипника [3, с. 322]; Кδ = – коефіцієнт безпеки для редукторів [3, с. 322]; КТ = – температурний коефіцієнт при робочій температурі підшипника до 100 оС [3, с. 322]. Для визначення коефіцієнтів Х і Y (коефіцієнтів радіального та осьового навантаження) знаходимо відношення беремо параметр осьового навантаження е =. Знаходимо відношення Якщо відношення Якщо Ra = 0, то Х = 1; Y = 0 (для прямозубої передачі) Еквівалентне навантаження на підшипник [3, с. 322]
Розрахункова довговічність в млн. об. [3, с. 319]
де р = 3 – показник степеня для кулькових підшипників [3, с. 320] Базова довговічність підшипника [3, с. 320]
де ω = рад/с – кутова швидкість вала. Умова безпечної роботи підшипника [3, с. 320]
|
