Выбор типа и конструкции синхронных генераторовСтр 1 из 9Следующая ⇒
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ________________________________________________________ Казанский государственный энергетический университет Дипломный проект По дисциплине Электрическая часть электростанций и подстанций Тема: Проектирование электрической части КЭС мощностью 2400 МВт Группа Э-1-10 Студент Билалов Р.Ф. Преподаватель Миронова Е.А. Казань 2015 Содержание. 1.Выбор типов и конструкции синхронных генераторов..................................3-5 2.Разработка вариантов структурных схем.......................................................6-10 3.1Выбор силовых трансформаторов...............................................................11-12 3.2Выбор автотрансформаторов.......................................................................12-14 4.Технико-экономическое сравнение схем.....................................................15-22 5.Выбор схем РУ................................................................................................23-26 6.Разработка схем СН........................................................................................27-28 7.Расчет токов трехфазного КЗ.........................................................................29-36 8.Выбор аппаратов и проводников........................................................................37 8.1Выбор выключателей...................................................................................37-41 8.2 Выбор проводников.....................................................................................42-45 8.3Выбор КИР и измерительных трансформаторов.......................................46-51 Заключение.........................................................................................................52-53 Литература...............................................................................................................54 Паспорт станции: Тип и мощность станции: КЭС-2400 МВт. Связь с энергосистемой на напряжении 500 кВ по двум воздушным линиям. Параметры системы: мощность 6000 МВА, сопротивление 0, 93. От шин 220 кВ отходят 4 воздушные линии в районную сеть, на 10 кВ получает питание местная нагрузка. Расположение: Республика Татарстан,. Топливо: основное - газ, резервное - мазут. Система технического водоснабжения: прямоточная река. Турбины: 8 x К-300 Турбогенераторы типа ТГВ-300-2У3. Генераторы имеют высокочастотную систему возбуждения, водородную систему охлаждения. Блочные силовые трансформаторы типа ТДЦ-400000/220 и ТДЦ-400000/500 и автотрансформаторы связи типа АОДЦТН-267000/500/220.
Выбор типа и конструкции синхронных генераторов Для выработки электроэнергии на КЭС используют синхронные турбогенераторы трехфазного переменного тока. Номинальная мощность турбогенераторов
На проектируемой КЭС установлено 8 турбин: - 8 турбин К-300– конденсационная, без промышленных отборов, мощ. 300МВт Для турбин К-300 выбираем генераторы типа ТГВ-300-2УЗ. Основные данные выбранных генераторов занесены в табл. 1.
Таблица 1
Основные параметры генераторов
ТГВ-300-2УЗ – турбогенератор с водородным форсированным охлаждением. Генератора статор имеет косвенное водородное охлаждение, а ротор - непосредственное водородное, когда водород подается внутрь полых проводников со стороны торцевой части ротора. Система возбуждения – высокочастотная, возбуждение от машинного возбудителя переменного тока повышенной частоты, соединенного непосредственно с валом генератора через отдельно стоящее выпрямительное устройство.
Переводим графики нагрузок из относительных единиц в абсолютные (МВт):
Рис. 1. Суточный график выработки Рис. 2. Суточный график потребле- активной мощности генераторами ния активной мощности по сети КЭС. 220 кВ.
Определим долю выработки электроэнергии каждым генератором КЭС:

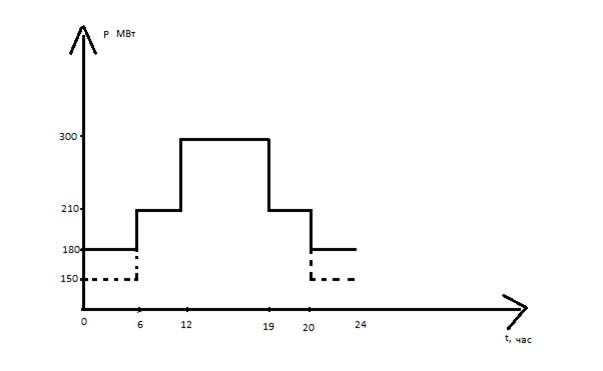

Рис. 3. Суточный график выработки активной мощности турбиной К-300
Разработка вариантов структурных схем КЭС
|
