Лабораторная установка

Лабораторная установка состоит из калориметрической трубки 1, которая заключена в стеклянной оболочке 2. В трубке 1 расположена электрическая спираль 3. Воздух просасывается с помощью вентилятора 4, а его расход определяется с помощью газового счетчика 5.

Температура воздуха на входе t ₁ и выходе t ₂ из нагревательной системы фиксируется с помощью термометров 6, 7. Мощность электроспирали 3 регулируется реостатом 8, а измеряется вольтметром 9.

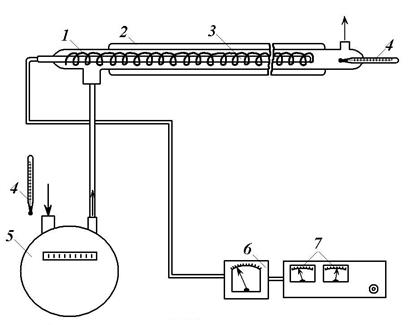

Рис. Схема лабораторной установки

Порядок проведения работы

3.1. Перед началом работы необходимо заполнить таблицу 1.

Таблица 1 - Характеристика измерительных приборов

3.2. Регулятором 8 установить минимальную мощность электронагревателя (примерного 50 Вт).

3.3. При достижении стационарного режима определить расход воздуха, проходящего через трубку калориметра 1.

3.4. Записать показания приборов в таблицу 2.

Таблица 2 - Параметры, которые измеряются

№ опыта	N, Вт	t 1, °C	t 2, °C	p, МПа	V,
