Программа мультиплексора 4х1






SUBDESIGN multipleksor_4_1

(A1, A2, D[3..0]: INPUT;

Y: OUTPUT;

)

BEGIN

IF A1 == GND THEN

IF A2 == GND THEN

Y = D0;

ELSE Y = D1;

END IF;

ELSE

IF A2 == GND THEN

Y = D2;

ELSE Y = D3;

END IF;

END IF;

END;

Рис. 4.25 Синтез генератора синусоидальной функции в MaxPlusII

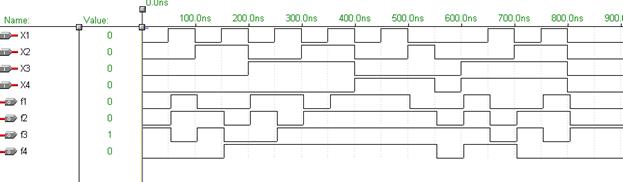

Рис. 4.26 Временные диаграммы





Программа, реализующая функцию синуса



TITLE " sinus";

SUBDESIGN sinus



(X[3..0]: INPUT;

f1, f2, f3, f4: OUTPUT;)



BEGIN

TABLE

X[3..0] => f1, f2, f3, f4;

B" 0000" => 0, 0, 0, 0;

B" 0001" => 0, 0, 1, 1;

B" 0010" => 0, 1, 1, 0;

B" 0010" => 1, 0, 0, 0;

B" 0100" => 1, 0, 1, 1;

B" 0101" => 1, 1, 0, 1;

B" 0110" => 1, 1, 1, 0;

B" 0111" => 1, 1, 1, 1;

B" 1000" => 1, 1, 1, 1;

B" 1001" => 1, 1, 1, 1;

B" 1010" => 1, 1, 1, 0;

B" 1011" => 1, 1, 0, 1;

B" 1100" => 1, 0, 1, 1;

B" 1101" => 1, 0, 0, 0;

B" 1110" => 0, 1, 1, 0;

B" 1111" => 0, 0, 1, 1;

END TABLE;

END;



Контрольные вопросы

1. Определение мультиплексора и его условное обозначение.

2. Принципы построения мультиплексоров.

3. Функциональная схема мультиплексора 4à 1.

4. Синтез счетчиков на мультиплексорах.

5. Принцип построения каскадных схем мультиплексоров.

6. Применение мультиплексоров.

7. Синтез схем на 8-канальных мультиплексорах.

8. Синтез схем на двухразрядных 4-канальных мультиплексорах.

9. Синтез генератора синусоидальной функции на мультиплексорах.

10. Принципы построения КС на мультиплексорах.
