Виртуальный порядок выполнения работы по пункту 8.3.
|
|
1) Кондиционер в режиме охлаждения.
1.1. Включить кондиционер
Рис. 8.2. Кондиционер модели 1350 фирмы «Электра»
1.2. Обеспечить температуру в помещении + 24
20 С. Контроль по внутреннему термометру.
1.3.Зафиксировать время непрерывной работы кондиционера до достижения требуемой температуры.
1.4.Зафиксировать температуру наружного воздуха по наружному термометру.
1.5. Заметить время автоматического выключения кондиционера.
1.6.При повторном включении зафиксировать время работы ТР и время паузы ТП.
Записать продолжительность цикла, мин
ТЦ = ТР + ТП
1.7. Записать прибором ЭТП – М температуру змеевиков наружного и внутреннего теплообменных аппаратов, т.е. температуры конденсации и кипения фреона.
1.8. По диаграмме lg p-i для R – 134a определить давления конденсации и кипения фреона с учетом соответствующих температур.
1.9. Построить на диаграмме lg p-i для R – 134a цикла работы конденсатора, пользуясь измененными данными.
2) Кондиционер в режиме отопления.
2.1. Включить кондиционер на режим теплового насоса.
2.2. Обеспечить температуру в помещении +20 20 С.
Выполнить пункты 1.3 – 1.9 раздела 3.
Контрольные вопросы к пункту 8.3.

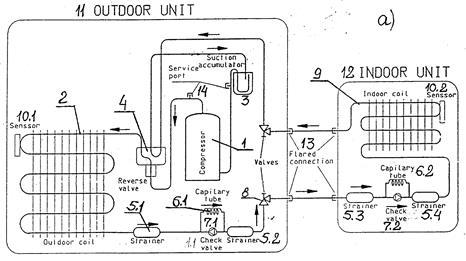

1 Функции узлов кондиционера в режиме охлаждения; наружный блок 11, внутренний блок 12, компрессор 1, реверсивный клапан 4, капиллярные трубки 6.1, 6.2; наружный 2 и внутренний 9 теплообменные аппараты, электромагнитные клапаны 7.1, 7.2; ресивер на всасывании 3, фильтры 5.1 – 5.4; сенсоры 10.1, 10.2.
2. Функции узлов кондиционера в режиме теплового насоса (смотри перечень в п. 1).
Далее – вопросы 3 –8 раздела 8.
9. Зачем параллельно капиллярным трубкам 6.1, 6.2 установлены электромагнитные вентили 7.1, 7.2?
10. Укажите и объясните основные различия между кондиционерами моделей 775 и 1350.
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
1. Зворыкин М.Л., Черкез В.М. Кондиционирование воздуха в пассажирских вагонах. М., Транспорт, 1977г., 288 с.
2. Файерштейн Ю.О., Китаев Б.Н. Кондиционирование воздуха в пассажирских вагонах. М, Транспорт, 1984г., 272 с.
3. Осадчук Г.И., Фарафонов Е.С. Холодильное оборудование вагонов и кондиционирование воздуха. М., Транспорт 1974г.
4. Тертеров М.Н. и др. Хладотранспорт (с примерами решения задач). М. Транспорт, 1985, 135 с.
