До п. 3.2 завдання.
|
|
1. На місце другого рисунку повністю переноситься перший рисунок.
2. Будується допоміжна для першої гармоніки процесу система координат
наступним чином. Оскільки всі гармоніки періодичного процесу коливаються навколо його постійної складової
, то лінія приймається за вісь часу
системи . Відкладаючи на лінії від осі ординат
відрізок, який відображає затримку першої гармоніки τ 1 = - τ / 2, отримуємо початок координат
системи . Проводячи через точку
вісь ординат
, отримуємо допоміжну систему координат (штрихові лінії на рис. 23).
3. В системі координат
перша гармоніка
будується як одиничний процес
, змінений в
разів. Для цього на осі
від точки
відкладається відрізок, який відображає період T гармоніки
. Цей відрізок розділяється на 8 частин, що утворює 8 точок на періоді гармоніки. По цих точках будується гармоніка
(рис. 23).
Рис. 23
до п. 3.3 завдання.
Даний процес не містить другої гармоніки, оскільки її амплітуда дорівнює нулю (див. таблицю 3).
до п. 3.4 завдання.
1. На місце четвертого рисунку переносяться графіки заданого процесу та суми його перших двох гармонік (штрихова лінія на рис. 24, у даному випадку друга гармоніка є відсутньою).
2. Будується допоміжна система координат для третьої гармоніки (штрихові прямі
та
на рис.24), де початок координат
зсунуто відносно осі на величину затримки третьої гармоніки τ 3=- τ /2.
3. В координатах будується третя гармоніка
як одиничний процес , змінений в

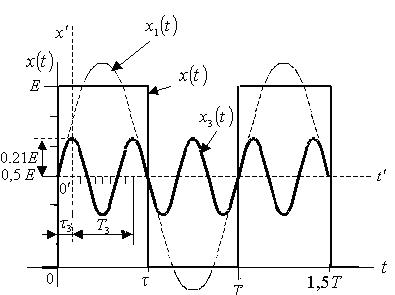

разів. Для цього на осі від точки відкладається відрізок, який відображає період T 3гармоніки . Цей відрізок розділяється на 8 частин, що утворює 8 точок на періоді гармоніки. По цих точках будується гармоніка = (жирна крива на рис. 24).
Рис. 24
4. Графік третьої гармоніки разом з поділками T 3 /8періодично продовжується на всю вісь .

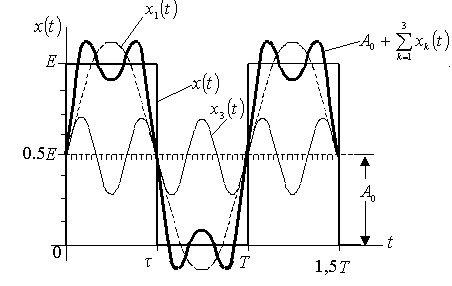

5. По точках iT 3 /8 будується сума перших трьох гармонік процесу як алгебраїчна сума суми перших двох і третьої гармонік (жирна крива
на рис. 25) за правилом: ординати кривих, що сумуються, мають над лінією A 0 позитивні знаки, а під лінією A 0 – негативні.
Рис. 25
