Сверление и рассверливание отверстий

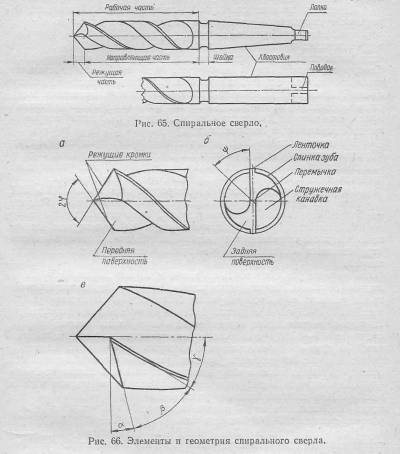

1. Назначение и применяемые инструменты. Сверлением выполняют отверстия в сплошных заготовках с точностью до 5-го класса и чистотой до 3-го класса. Рассверливанием увеличивают диаметр предварительно просверленного отверстия и повышают его точность и чистоту примерно на один класс.

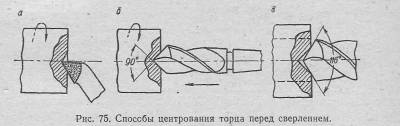

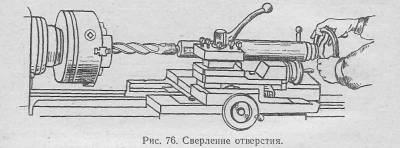

Перед выключением вращения шпинделя сверло необходимо вывести из отверстия, иначе вследствие упругой деформации металла оно может заклиниться в нем. двумя сверлами. Диаметр первого сверла принимают равным примерно 1/2 диаметра отверстия. Благодаря этому перемычка второго сверла не участвует в резании, усилие подачи намного снижается и уменьшается вероятность ухода сверла в сторону. Приемы рассверливания те же, что и при сверлении. Средства технологического оснащения - это совокупность орудий производства, необходимых для осуществления технологического процесса. Технологический процесс оснащается с целью обеспечения требуемой точности обрабатываемых деталей и повышения производительности труда. Под оптимальной оснащенностью понимается такая оснащенность, при которой достигается максимальная эффективность производства изделия при обязательном получении требуемого количества продукции и заданного качества за установленный промежуток времени с учетом комплекса условий, связанных с технологическими и организационными возможностями производственных фондов и рабочей силы. Средства технологического оснащения подразделяются на: - технологическое оборудование; - средства механизации и автоматизации технологических процессов (вспомогательных операций и переходов); - технологическую оснастку. Технологическое оборудование - это средства технологического оснащения, в которых для выполнения определенной части технологического процесса размещаются материалы или заготовки, средства воздействия на них, а также технологическая оснастка. Технологическое оборудование выбирается в зависимости от конструкции детали и требованиями по обеспечению качества поверхности. В отдельных случаях технологи разрабатывают техническое задание на проектирование специальных станков. Вопросы механизации и автоматизации технологических процессов, как одного из важнейшего направления для достижения высокой производительности труда и стабилизации качества продукции, будут рассмотрены далее. Технологическая оснастка - это средства технологического оснащения, дополняющие технологическое оборудование для выполнения определенной части технологического процесса и устанавливаемые на технологическом оборудовании (или применяемые рабочим) для выполнения данной конкретной операции или группы операций. К оснастке при получении заготовок относятся: штампы, литейные формы, модели, прессформы и др. К оснастке при механической обработке относятся: приспособления, режущий, вспомогательный и мерительный инструмент. Приспособление - это технологическая оснастка, предназначенная для установки или направления предмета труда или инструмента при выполнении технологической операции. Станочное приспособление это не имеющее формообразующих средств вспомогательное орудие производства, предназначенное для установки в нем заготовок о целью изготовления изделий на механообрабатывающем оборудовании. Приспособления подразделяются по виду оснащаемых работ на: фрезерные, сверлильные, токарные, шлифовальные и т.д. 70% трудозатрат на постановку в производство изделий связано с проектированием и изготовлением технологической оснастки и инструмента. Единственный путь успешного внедрения прогрессивней оснастки это: 1. Переход от разработки отдельных конструкций к стандартизации целевых комплексов и систем оснастки. 2. Совершенствование и стандартизация методов планирования и внедрения технологической подготовки и освоения производства изделий на предприятиях. З. Организация специализированного серийного производства стандартной оснастки. 4. Введение оценки качества и уровня оснащения технологии производства изделий.
В зависимости от правил проектирования и эксплуатации приспособлений существует шесть систем станочных приспособлений. 1. Универсально-безналадочные приспособления (УБП). Например: 3-х и 4-х кулачковые патроны, поводковый патрон, машинные тиски. Изготавливаются централизованно. Рекомендуются к применению при всех типах производства. 2. Универсально-наладочные приспособления (УНП). Например: 3-х кулачковые патроны со сменными кулачками, машинные тиски со сменными губками, планшайбы со сменными прихватами, делительные головки к фрезерным станкам. Изготовляются централизованно или на заводе-потребителе. Применяются в серийном и массовом типе производства. 3. Унивесально-сборные приспособления (УСП), собираемые из комплекта стандартных деталей, изготовляемых централизованно. Сборка приспособления ведется без чертежа, непосредственно для данной операции, после чего приспособление разбирается. Рекомендуется к применению в единичном и мелкосерийном производстве. 4. Сборно-разборные приспособления /СРП/. Собираются из комплекта стандартизованных и не стандартизованных деталей самим рабочим на рабочем месте для каждой операции, после чего - разбираются. По мере необходимости нестандартные детали проектируются и изготовляются для новых деталей. Рекомендуются к применению в серийном типе производства для групп деталей /унифицированная технология/. 5. Специализированные наладочные приспособления /СШ/. Их также называют групповыми или быстропереналаживаемыми приспособлениями. Проектируются на заводе - потребителе для определенных групп деталей / унифицированная технология/ в условиях единичного и серийного производства. 6. Не разборные специальные приспособления /НСП/. Проектируются на заводе - потребителе и применяются только для одной детале-операции /единичная технология/. Рекомендуются к применению в массовом и крупносерийном производстве, реже в средне и мелкосерийном, но при отсутствии возможности использования приспособлений других систем. Как видно из представленных систем, вытекает правило при оснащении технологической оснастки - от минимума затрат для подготовки производства к вынужденному максимуму.
Обработка резьбовых поверхностей тел вращения наружных и внутренних. Виды резьб, способы нарезания внутренней и наружной резьбы. Схемы технологических наладок. Технологическое оснащение операций (станочные приспособления, режущий инструмент, контрольно-измерительный инструмент). “Вихревой” способ нарезания резьбы. Схемы технологических наладок. Технологическое оснащение операций (станочные приспособления, режущий инструмент, контрольно-измерительный инструмент). Накатывание резьбы. Шлифование резьбы. Способы нарезания точной резьбы. Вершина резца при перемещении с постоянной подачей вдоль вращающейся заготовки при резании оставляет на ее поверхности винтовую линию. Наклон винтовой линии к плоскости, перпендикулярной оси вращения заготовки, зависит от частоты вращения шпинделя с заготовкой и подачи резца и называется углом m подъема винтовой линии. Расстояние между винтовыми линиями, измеренное вдоль оси заготовки, называется шагом Р винтовой линии. Если отрезок на поверхности детали, равный шагу винтовой линии, развернуть на плоскость, то из прямоугольного треугольника АБВ можно определить tgm=P/pd, где d-диаметр заготовки с винтовой линией. При углублении резца в поверхность заготовки вдоль винтовой линии образуется винтовая поверхность, форма которой соответствует форме вершины резца. Резьба – винтовая поверхность, образованная на телах вращения и применяемая для соединения, уплотнения или обеспечения заданных перемещений деталей машин и механизмов. Резьбы подразделяются на цилиндрические (образованные на цилиндрических поверхностях) и конические (образованные на конических поверхностях). В зависимости от назначения резьбового соединения применяют резьбы различного профиля. Профилем резьбы называется контур сечения резьбы в плоскости, проходящей через ее ось. Широко применяются резьбы с остроугольным, трапецеидальным и прямоугольным профилями. Основные элементы резьбы: угол a, профиля – угол между боковыми сторонами профиля, измеренный в осевом сечении; вершина профиля – участок профиля, соединяющий боковые стороны выступа; впадина профиля – участок профиля, соединяющий боковые стороны канавки; шаг Р резьбы – расстояние между соседними одноименными боковыми сторонами профиля в направлении, параллельном оси резьбы; наружный диаметр d резьбы – диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы; внутренний диаметр d1 резьбы – диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или в вершины внутренней резьбы; средний диаметр d2 резьбы – диаметр воображаемого соосного с резьбой цилиндра, образующая которого пересекает профиль, резьбы в точке, где ширина канавки равна половине шага резьбы; угол m подъема резьбы – угол, образованный касательной к винтовой линии в точке, лежащей на среднем диаметре резьбы, и плоскостью, перпендикулярной оси резьбы. Резьбы бывают левые и правые. Винт с правой резьбой завертывается при вращении по часовой стрелке (слева направо), а винт с левой резьбой – при вращении против часовой стрелки (справа налево). Различают резьбы однозаходные и многозаходные. Однозаходная резьба образована одной непрерывной ниткой резьбы, а многозаходная – несколькими нитками резьбы, эквидистантно расположенными на поверхности детали. Число ниток легко определить на торце детали, где начинается резьбовая поверхность. В многозаходной резьбе различают ход и шаг. Ходом многозаходной резьбы называют расстояние между одноименными точками одного витка одной нитки резьбы, измеренное параллельно оси детали. Ход многозаходной резьбы равен шагу резьбы, умноженному на число заходов.
|
