Стандарт ATX12V версії 2.х.

Найпоширеніший стандарт блоків живлення сьогодні — ATX12V версії 2.х, він прийшов на зміну застарілим БЖ сімейства ATX. Як видно по його назві, стандарт проектувався для забезпечення живлення основних пристроїв комп'ютера від напруги +12 В. Починаючи з 2000 року специфікації стандарту постійно обновляються, і сьогодні ATX12V повністю замінив ATX, існуючий з 1995 р. (обидва стандарти були введені компанією Intel).

Існує декілька версій ATX12V: 1.х, 2х (на даний момент широко використовуються 2.x версії). Основна відмінність версій полягає в різному розподілі потужностей, споживаних від шин +12 В, +5 В, +3, 3 В. Так, стандарт 1.0 припускав живлення компонентів ПК в основному від останніх двох шин, але із зростанням частот процесори і відеокарти вже не могли стабільно працювати на малих напругах, додатково зростав споживаний ними струм — відбувся перехід цих пристроїв на +12 В. Значні зміни відбулися з версією 2.0 — максимально допустима потужність по шині +12 В вже перевершує комбіновану потужність по шинах +5 В і +3, 3 В. На зміну традиційному 20-контактному роз'ємі живлення материнської плати почав використовуватися новий 24-контактний (повністю сумісний із старим). У випадку, якщо споживання струму по шині +12 В перевищує 18 А, шина розділяється на дві частини (максимальні значення струмів для кожної з частин можуть не співпадати). Товщина дротів також була збільшена. Все це відбулося унаслідок обмеження протікаючого струму — дуже великий струм може пошкодити ланцюг живлення.

Призначення виводів роз’ємів в стандарті ATX12V версії 2.х можна взнати з наступного малюнку.

Співставлені основні роз’єми стандартів ATX12V версій 1.х та 2х показані на наступному малюнку.

Також в стандарті ATX12V 2.0 з'явився обов'язковий роз'єм живлення SATA. Він вже зустрічався в стандарті 1.3, але тепер став обов'язковим. Отже настав час попрощатися з перехідниками живлення для вінчестерів SATA. Але стандарт ATX не обумовлює число роз'ємів живлення SATA.

Хід роботи

1. Вимикаю живлення указаного викладачем ПК. Від’єдную від нього силовий кабель живлення.

2.Знімаю кришку комп’ютера.

3. Визначив що:

Кількість відсіків розміром 5, 25 – 3 відсіки,

Кількість відсіків розміром 3, 5 – 2 відсіки,

Кількість скритих відсіків розміром 3, 5 – 5 відсіків.

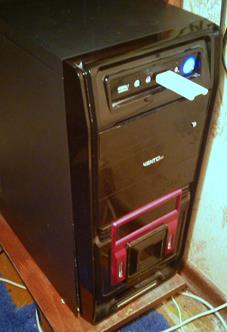

З цього можна зробити висновок, що це корпус Midi; Tower.

4. Форм-фактор блоку живлення – АТХ12V версія 2х.

5. Максимальна потужність блоку живлення 500Вт.

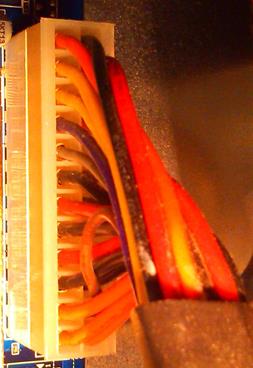

6.Визначаю наявність різних типів роз‘ємів блоку живлення:

7. Закриваю кришку ПК. Підключаю живлення, вмикаю ПК та відкриваю програму Aida64x. За допомогою даної програми записую всі рівні напруг, генеровані блоком живлення з точністю до трьох знаків після коми.

- Ядро ЦП – 1, 056 В.

Висновок

На даній лабораторній роботі я вивчив конструктивні особливості корпусів та блоків живлення.
