Силовой трансформатор.
|
|
Uном = 220/35 кВ;
Iкз = 5 кА;
Рmax = 400 МВт.
Условия выбора силового трансформатора:
· Uн1, Uн2;
· Схемы соединения обмоток;
· Мощность трансформатора;
· Учет графика нагрузки;
· Конструкция;
· Стойкость к токам короткого замыкания.
Для выбора силового трансформатора рассчитывается
,
.
Выбирается соответствующий трансформатор ТНЦ 630000/220.[1]
Таблица 1.1. Паспортные данные трансформатора ТНЦ-630000/220.
| Тип | Sном, МВА | Напряжение обмотки, кВ | Габариты, м | Масса, т | |||||
| ВН | СН | НН | Длина | Ширина | Высота | масла | полная | ||
| Высшее напряжение 220 кВ | |||||||||
| ТНЦ-630000/220 | — | 15, 75; 20; 24 | 13, 8 | 5, 3 | 8, 2 |
Таблица 1.2. Паспортные данные трансформатора ТНЦ-630000/220.
| Тип | Потери, кВт | Uк, % | Iх, % | Sнн, МВА | |||||
| Рх | Рк | ВН-СН | ВН-НН | СН-НН | |||||
| ВН-СН | ВН-НН | СН-НН | |||||||
| Высшее напряжение 220 кВ | |||||||||
| ТНЦ-630000/220 | — | — | — | 12, 5 | - | 0, 35 | - |
Структура условного обозначения:
Т – трансформатор;
НЦ - принудительная циркуляция воды и масла с направленным потоком масла;
630000 – номинальная мощность, ВА;
220 - класс напряжения стороны ВН.

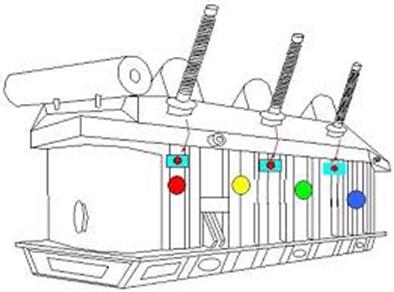

Общий вид трансформатора.
Рис.1.2.
