Разъединитель.

Условия выбора разъединителя:

· Uн, номинальное напряжения;

· Iн, номинальный ток;

· Iэл.дин.ст.;

· I²*t, термическая стойкость;

· Конструкция;

· Вторичные цепи.

Для выбора разъединителя рассчитывается фазный ток .

, ;

;

.

Рассчитывается термическая стойкость:

Q= (I_ТЕРМ.Р)²*t_ТЕРМ, кА2_*с;

Q = (31, 5)²*4 = 3969 кА²_*с.

Выбирается разъединитель РНДЗ-3-1-220/1250 УХЛ1.[1]

Таблица 1.4. Паспортные данные разъединителя РНДЗ-3-1-220/1250 УХЛ1:

Структура условного обозначения:

Р – разъединитель;

Н – номинальный уровень изоляции по ГОСТ 1516.3;

220 – номинальное напряжение, кВ;

1250 – номинальный ток, А;

УХЛ – климатическое исполнение, для районов с холодным климатом;

1 – категория размещения на открытом воздухе.

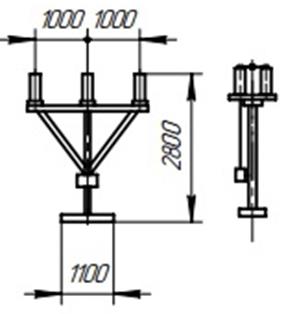

Общий вид разъединителя.

Рис.1.5.
