Схемы установки подшипников

Применяют фиксированные и плавающие опоры. В фиксированных внутренние и наружные кольца неподвижны в осевом направлении. В плавающих внешнее кольцо может перемещаться в осевом направлении за счёт установки подшипника в специальном стакане с зазором. Плавающей обычно делают ту опору, где меньше радиальная нагрузка. При большом расстоянии между опорами (вал червяка) фиксированная опора для жёсткости имеет два подшипника. Для свободных температурных перемещений подходят радиальные роликоподшипники с цилиндрическими роликами и радиальные шарикоподшипники с незакреплёнными наружными кольцами.

Короткие валы при слабом нагреве можно устанавливать на подшипники враспор, когда один подшипник фиксирует осевое смещение вала в одну сторону, а другой – в другую. Схема с фиксацией подшипников враспор удобна в монтаже, но требует жёстких допусков на линейные размеры и опасна возможным защемлением тел качения при нагреве. При установке враспор для радиальных подшипников оставляют осевой зазор, а для радиально-упорных предусматривают осевую регулировку.

Крепление подшипников на валу и в корпусе

Для восприятия осевых нагрузок кольца подшипника закрепляют на валу и в корпусе.

Для закрепления внутренних колец на валу применяются различные средства:

è уступы вала (а);

è пружинные стопорные кольца (б, е);

è торцовые шайбы (в);

è упорные гайки (г, ж);

è конические разрезные втулки (д, з).

Для фиксации наружных колец применяют:

è уступы в корпусе и стакане (а);

è крышки (б);

è крышки и уступы (в, г);

è упорные борта (д);

è врезные крышки при разъёмных корпусах (е);

è пружинные кольца (ж, з).

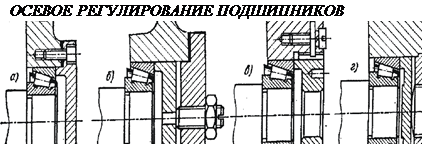

Радиально-упорные подшипники требуют осевого регулирования, которое делается смещением наружного кольца:

è прокладками из металла (а);

è крепёжным винтом (б, г) при малых осевых силах;

è резьбовой крышкой или кольцом (в).

Жёсткость подшипников и их предварительный натяг

Деформации подшипников качения примерно равны деформациям валов. Поддержание высокой жёсткости подшипниковых узлов обеспечивает точность вращения системы. Максимальную жёсткость имеют точные роликоподшипники.

Жёсткость увеличивается предварительным натягом, суть которого в выборке зазоров и начальном сжатии тел качения. Это достигается взаимным осевым смещением колец посредством:

è затяжки резьбы (а);

è пружинами (б);

è установкой втулок (в);

è шлифовкой торцов колец (г).

Излишний преднатяг приводит к усилению износа сепаратора из-за набегания на него части тел качения и отставания другой части в связи с разными их диаметрами.
