Подвижные муфты
Допускают соединение валов с повышенным взаимным смещением осей как вызванными неточностями, так и специально заданными конструктором.

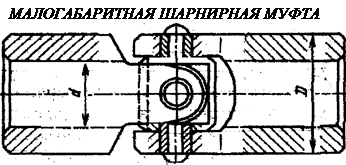

Шарнирные муфты соединяют валы под углом до 45о, позволяют создавать цепные валы с передачей вращения в самые недоступные места. Всё это возможно потому, что крестовина является не одним шарниром, а сразу двумя с перпендикулярными осями. Прочность карданной муфты ограничена прочностью крестовины, в особенности мест крепления пальцев крестовины в отверстиях вилок. Поломка крестовины – весьма частый дефект, известный, практически, каждому автовладельцу. Муфты выбираются по каталогу. Проверочный расчёт ведётся для рабочих поверхностей шарниров на смятие, проверяется прочность вилок и крестовины.
Карданные передачи с шарнирной муфтой применяются на российских железных дорогах в рамном подвешивании редуктора электропоездов и электровозов серий ВЛ, ЧС, ЭР. Передача вращающего момента от двигателя к колёсной паре карданной муфтой компенсирует несоосность валов якоря и зубчатого колеса при смещениях рамы тележки относительно колёсных пар.
|
