Экспериментальная часть. Экспериментальная установка собрана и подсоединена к компьютеру

Экспериментальная установка собрана и подсоединена к компьютеру. С помощью компьютера задаются необходимые параметры для проведения измерений, накапливаются экспериментальные данные и проводится их обработка. Внешний вид установки представлен на рис.2. На рис.3 представлен внешний вид измерительной ячейки с электромагнитом. На рис.4 представлен внешний вид блока питания, на передней панели которого находятся ручки регулировки напряжения и тока (рис.4, поз.1, поз.2), подаваемых на электромагнит (рис.3, поз.3).

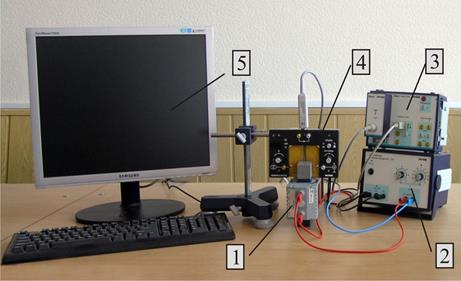

Рис.2. Внешний вид установки:
1 – электромагнит; 2 – блок питания; 3 – блок «Кобра 3»;
4 – измерительная ячейка; 5 – монитор.

Рис.3. Внешний вид измерительной ячейки с электромагнитом:
1 – ручка регулировки тока на образце; 2 – плата с образцом и зондом для измерения магнитного поля; 3 – электромагнит; 4 – дисплей измерительной ячейки.

Рис.4. Внешний вид блока питания:
1 – ручка регулирования тока; 2 – ручка регулирования напряжения.
