Измерение зависимости напряжения Холла от магнитного поля при заданном токе.

1. Для выполнения второго упражнения в контекстном меню «Прибор» выберите пункт «Кобра 3 “Эффект Холла”». В появившемся окне параметров измерения эффекта Холла (рис.10) в поле со списком «Х -данные» выбираем «Плотность потока В». Остальные установки совпадают с пунктом 2 Упражнения 1

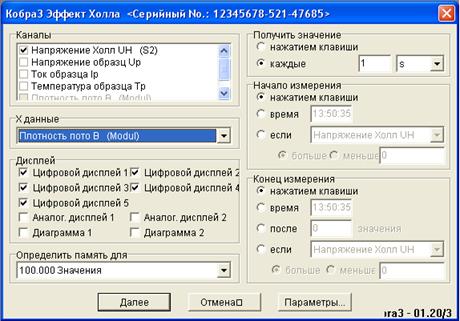

Рис.10. Окно параметров измерения эффекта Холла.

2. Прокалибруйте модуль «Тесла» аналогично пункту 3 Упражнения 1

3. В окне параметров измерения эффекта Холла нажмите «Далее». Появится пять окон фиксируемых параметров (рис.7).

4. На измерительной ячейке (рис.3) вращением ручки регулировки тока на образце (рис.3, поз.1) установите ток через образец 30 мА, ориентируясь на дисплей измерительной ячейки (рис.3, поз.4) или на значение тока в окне «Ток образца I_p».

5. На передней панели блока питания поверните ручку регулирования тока (рис.4, поз.1) в крайнее правое положение, а ручку регулирования напряжения (рис.4, поз.2) в крайнее левое положение.

6. Запустите процесс измерения, нажав кнопку «Начать измерение».

7. Медленным вращением ручки регулирования напряжения на передней панели блока питания изменяйте магнитную индукцию В, и по достижении значения нажмите кнопку «Закончить измерение». Появится окно с графиком U_H (B) (Рис. 11).

8. Произведите аппроксимацию экспериментальных данных аналогично пункту 10 Упражнения 1.

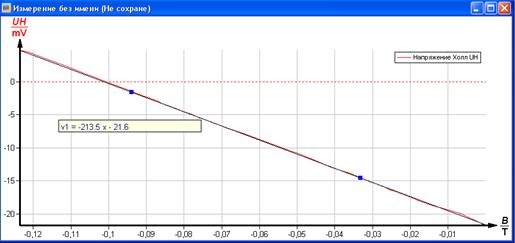

Рис.11. График зависимости напряжения Холла от магнитной индукции поля В с интерполяционной прямой.

9. Распечатайте график аналогично пункту 11 Упражнения 1.

10. После распечатки графика по угловому коэффициенту с помощью (10) найдите постоянную Холла R и сопоставьте с результатом первого упражнения.

11. По формуле (11) рассчитайте концентрацию дырок в исследуемом образце. Сформулируйте выводы.

Контрольные вопросы

1. Что такое эффект Холла?

2. Что такое подвижность носителей?

3. Выведите формулу (6).

4. Какие способы применения эффекта Холла вы знаете?
