Синхронные двигатели и компенсаторы

Задача 3.4. Трехфазный синхронный двигатель серии СДН2 имеет данные каталога: номинальная мощность (на валу двигателя) = , число полюсов 2р, КПД ; кратности - пускового тока , пускового момента , максимального синхронного момента , асинхронного момента при скольжении s = 5 % (момент входа в синхронизм) ; соединение обмоток статора «звездой». Значения перечисленных величин приведены в табл. 20.

Определить: частоту вращения, номинальный и пусковой токи в цепи статора, номинальный, максимальный синхронный, пусковой моменты и асинхронный момент входа в синхронизм (при s = 5%). Напряжение питающей сети при частоте 50 Гц, коэффициент мощности = 0, 8.

Таблица 20

Параметры	Варианты
СДН2 16-36-12	СДН2 16-44-12	СДН2 17-31-12	СДН2 17-39-12	СДН2 17-51-10
, кВт
, кВ
2р
	0, 94	0, 942	0, 944	0, 948	0, 958
	5, 3	5, 1	4, 7	4, 5	5, 2
	1, 8	1, 9	1, 9	1, 8	1, 8
	1, 1	1, 3	1, 1	1, 0	1, 2
	1, 0	1, 0	1, 0	1, 0	1, 0
	0, 8	0, 8	0, 8	0, 8	0, 8

Задача 3.5. Для трехфазного синхронного двигателя номинальной мощностью = и напряжением питания при частоте 50 Гц, с числом полюсов 2р(табл. 21), пользуясь рабочими характеристиками в относительных единицах (рис. 14), определить: полную S, активную и реактивную мощности, КПД , коэффициент мощности cos и момент на валу двигателя при нагрузках, соответствующих наибольшему значению коэффициента мощности и наибольшему значению КПД.

Таблица 21

Параметры	Варианты
, кВт
, кВ	0, 38	6, 0	6, 0	6, 0	0, 38

Рис. 14. Рабочие характеристики трехфазного синхронного двигателя

Задача 3.6. Трехфазный синхронный турбодвигатель (2р= 2) имеет технические данные, приведенные в табл. 22: номинальная мощность , напряжение (линейное) при частоте = 50 Гц, КПД , коэффициент мощности , синхронное индуктивное сопротивление статора ; обмотка статора соединена «звездой»; активным сопротивлением обмотки статора пренебречь. Требуется рассчитать данные и построить угловую характеристику двигателя и определить его перегрузочную способность.

Таблица 22

Параметры	Варианты
, кВт
, кВ	6, 0	6, 0	6, 0	10, 0	10, 0
	0, 955	0, 938	0, 944	0, 948	0, 956
, Ом	7, 4	27, 0	21, 5	39, 5	30, 0
	0, 9	0, 9	0, 9	0, 9	0, 9

Задача 3.7. U-образные характеристики трехфазных синхронных двигателей, построенные в относительных единицах, представлены на рис. 15.

Требуется определить:

а) коэффициент мощности двигателя при заданных относительных значениях тока возбуждения и мощности (табл. 23);

б) зависимость тока возбуждения от нагрузки двигателя при условии постоянства коэффициента мощности построить график = f( ) при = const.

Таблица 23

Параметры	Варианты
	1, 6	1, 3	1, 6	1, 0	1, 2
	0, 8	0, 4	0, 4	0, 0	0, 4

а) б)

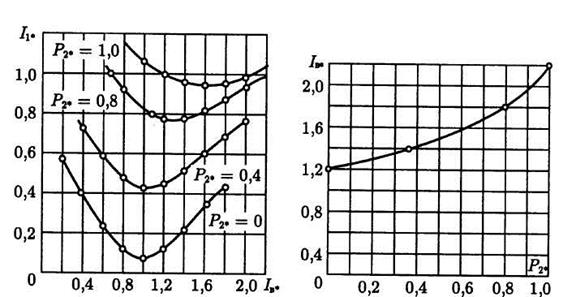

Рис. 16. а) U-образные характеристики синхронного турбодвигателя;

б) график = f() при = 0, 95 = const
