Оценка устойчивости аппаратуры к воздействию ионизирующих излучений
Известно, что в первые секунды после ядерного взрыва реактора при аварии на АЭС на аппаратуру действует проникающая радиация (в основном γ -излучение и поток нейтронов), а в последующем – радиоактивное излучение зараженной местности (главным образом β - и γ -излучения). Все эти излучения являются ионизирующими. Воздействуя на неорганические и органические материалы, они могут вызывать обратимые и необратимые изменения в различных элементах радиоэлектронной и оптической аппаратуры, что будет вести к сбоям или отказам в работе. Поэтому там, где имеется такая аппаратура, необходимо производить оценку устойчивости работы ее в условиях воздействия радиоактивного излучения. Особенно подвержены воздействию ионизирующих излучений полупроводниковые, газоразрядные вакуумные приборы, некоторые типы конденсаторов и резисторов, оптическое стекло (эти излучения могут существенно увеличить оптическую плотность). Критерием оценки устойчивости работы электронных систем при воздействии ионизирующих излучений являются максимальные значения интегрального потока нейтронов Фп, дозы Dγ и мощности дозы Рγ, при которых работа этих систем нарушается. Оценка устойчивости аппаратуры производится по каждому параметру отдельно. Сравнивая рассчитанные величины параметров Фп, Dγ и Рγ с Пкр (табличными), определяем наиболее подверженные воздействию радиоактивного излучения (слабые) элементы. Оценку устойчивости аппаратуры к ионизирующим излучениям можно произвести и таким образом: 1) составляем перечень элементов прибора, чувствительных к радиоактивному излучению, и вносим их в сводную таблицу; 2) определяем по таблицам Пкр для каждого элемента по всем параметрам проникающей радиации (Фп, Dγ и Рγ). Полученные результаты с помощью условных обозначений вносим в сводную таблицу; 3) определяем наиболее уязвимые элементы прибора; определяем целесообразные пределы повышения устойчивости слабых элементов. На стадии проектирования можно рекомендовать замену одних элементов другими. Исходые данные: q=200 кТ; R=1500 м. Pb/Pb0=1
Полная доза γ – излучения: Дмгн+Доск+Дз=0.2+61+11.5=72.7 Гр, где q - тротиловый эквивалент взрыва, кТ; R - расстояние от эпицентра взрыва, м; Дмгн – доза мгновенного γ – излучения (Гр); Доск – доза осколочного γ – излучения (Гр); Дз - доза захватного γ – излучения (Гр); 1гр=100рад. 1 рад.=1р

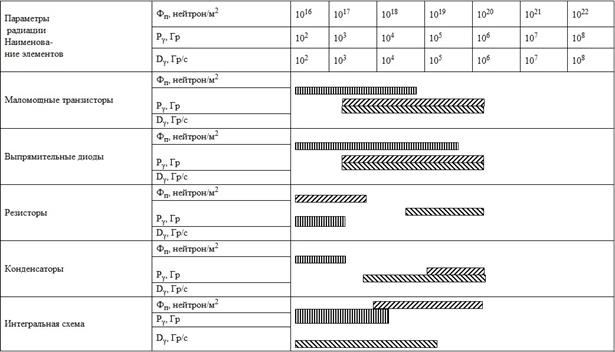

Рисунок 22 − Сводная таблица элементов системы, чувствительных к проникающей радиации ядерного взрыва
Как видно, самыми чувствительными элементами к излучению являются транзисторы, диоды и микросхемы. Для повышения устойчивости прибора целесообразно защитить его дополнительным экраном, можно рекомендовать при проектировании системы заменить транзисторы на германиевые, имеющие Фпкр=1017 нейтр./м2 и Dγ =104 Гр. Наиболее эффективной мерой защиты от воздействия ионизирующих излучений является размещение аппаратуры в защитных или специально приспособленных сооружениях с большим коэффициентом ослабления Косл . Вывод: после проведенных инженерно-технических мероприятий по повышению устойчивости автоматизированной системы обработки информации и управления «Виртуальный офис», она будет работать эффективно в чрезвычайных ситуациях.
|
