Грузоподъемностью 32 т

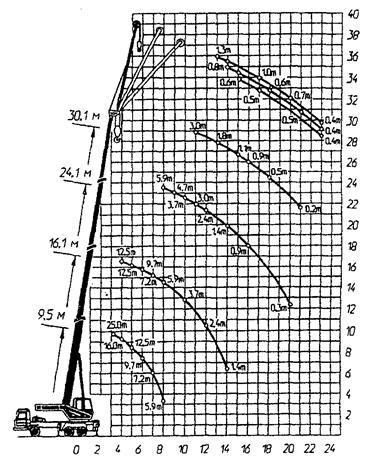

ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран предназначен для производства погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.



ОПИСАНИЕ

Кран смонтирован на базе шасси МЗТК-8006 с колесной формулой 6x4 и двигателем мощностью 243 кВт (330 л.с.).

Привод механизма крана — гидравлический от насосов, приводимых в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Кран оборудован четырехсекционной телескопической стрелой, для увеличения высоты подъема груза и подстрелового пространства стрела оснащена гуськом.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Грузоподъемность, т............................................. 32

Грузовой момент, т-м........................................... 102

Высота подъема крюка, м:..................................... 9, 5—30, 1

на основной стреле............................................ 29, 3

на стреле с гуськом............................................ 36, 8

Длина стрелы, м................................................. 9, 5—30, 1

Длина гуська, м.................................................. 7, 15

Скорость подъема (опускания) груза, м/мин.......... 5, 0

Максимальная скорость вращения поворотной части, об/мин.. 1, 5

Скорость передвижения, км/ч............................... 50

База выносных опор, м:

поперечная............................................................ 5, 42

продольная.............................................................. 5, 4

Радиус поворота, м............................................ 11, 0

Масса в транспортном положении, т..................... 28, 7

Габариты, мм........................................................ 12420x2500x3650

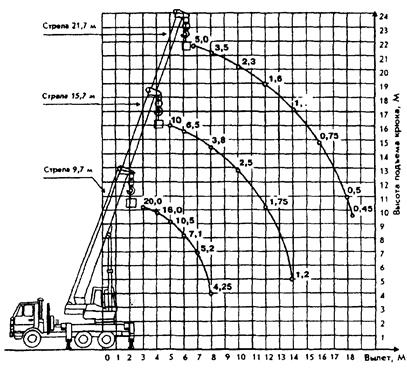

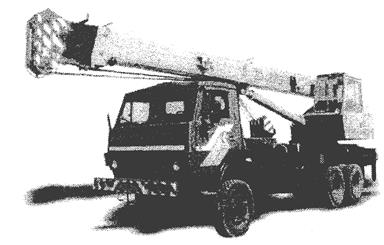

Краны автомобильные гидравлические КС-45719-1; КС-45719-2;

КС-45719-4 грузоподъемностью 20 т

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ





Краны автомобильные серии КС-45719 «ГАЛИЧАНИН» предназначены для произведет погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах при температуре наружного воздуха от минус 40 °С до + 40 °С.


ОПИСАНИЕ

Кран КС-45719-1 смонтирован на шасси КамАЗ-53215 с колесной формулой 6x4, кран КС-45719-2 — на шасси КрАЗ-65101 с колесной формулой 6x4 и кран КС-45719-4 — на шасси КамАЗ-53228 с колесной формулой 6x6.

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов. Отбор мощности производится от двигателя базового шасси через коробку передач. Крановые механизмы имеют индивидуальный гидравлический привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система позволяет легко и плавно осуществлять управление всеми механизмами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Краны оборудованы гидравлическими выносными опорами с выдвижными опорными балками.

Трехсекционная телескопическая стрела длиной 9, 7—21, 7 м обеспечивает компактность и маневренность крана при переездах, обширную зону перемещения груза при работе. Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования секций с грузом на крюке позволяет крану
поднять специальные задания.

Безопасную работу кранов обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель грузоподъемности, который автоматически защищает кран от перегрузки и опрокидывания, в режиме «координатной защиты» ограничивает перемещение подвижной части крана в заданной рабочей зоне (работа в стесненных условиях или вблизи линий электропередачи), выдает информацию о работе крана в цифровой форме на дисплей в кабине машиниста.
Ограничитель грузоподъемности имеет встроенный блок телеметрической памяти (так называемый черный ящик) и встроенный модуль защиты крана от опасного напряжения (МЗОН) для обеспечения безопасной работы крана вблизи линий электропередачи.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименование показателей Марка крана
КС-45719-1 КС-45719-2 КС-45719-4
Грузоподъемность, т/вылет, м 20/3, 2
Грузовой момент, т· м
Максимальная высота подъема крюка стрелой 9, 7 м, м 21, 8
Длина стрелы, м 9, 7—21, 7
Скорость подъема (опускания) груза, м/мин: максимальная (с грузом до 6 т) номинальная (с грузом до 20 т)
Скорость посадки груза, м/мин 0, 3
Частота вращения, об/мин 2, 2
Скорость передвижения крана, км/ч
Размер опорного контура вдоль× поперек оси шасси, мм 4200× 5600
Масса крана в транспортном положении, т 20, 6 23, 5 22, 5
Габариты крана в транспортном положении, мм (длина × ширина× высота) 12000× 2500× 3550 12000× 2500× 3650 12000× 25090× 3700
