Кран самоходный гусеничный КС-4671 грузоподъемностью 20 т

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран предназначен для погрузочно-разгрузочных и монтажных работ.

ОПИСАНИЕ

Смонтирован на шасси гусеничного трактора ТТ-4М-01.

Оснащен трехсекционной телескопической стрелой, удлинителем, гуськом.

На шасси используются гусеницы шириной 600 мм, что обеспечивает высокую проходимость крана в условиях бездорожья. Угол преодолеваемого подъема до 15°.

Гидропривод с сервоуправлением обеспечивает легкость и простоту управления краном, высокую плавность работы механизмов, широкий диапазон скоростей, совмещение крановых операций.

Оборудован прибором безопасности ОНК-140 с координатной защитой, регистратором параметров и защитой от опасного напряжения.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Грузоподъемность, т.................................................... 20

Максимальный грузовой момент, т-м....................... 8, 0

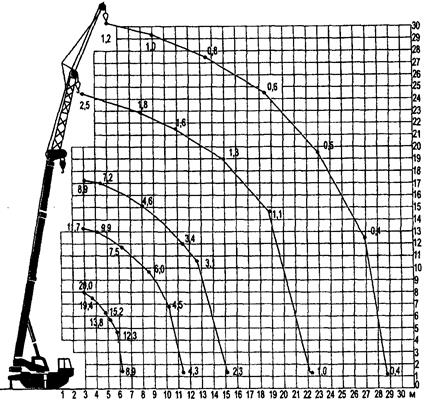

Высота подъема груза, м:

с основной телескопической стрелой........................ 17, 4

с удлинителем и гуськом............................................ 30, 0

Скорость подъема-опускания номинального груза, м/мин 0, 1—9, 0

Частота вращения, об/мин.......................................... 0, 2—2, 0

Максимальный телескопируемый груз, т................. 4, 5

Транспортная скорость максимальная, км/ч............ 10, 2

Количество лебедок..................................................... 1

Габариты, мм (длинах ширинах высота)................. 9130x3120x3660

Масса крана, т.............................................................. 26, 68

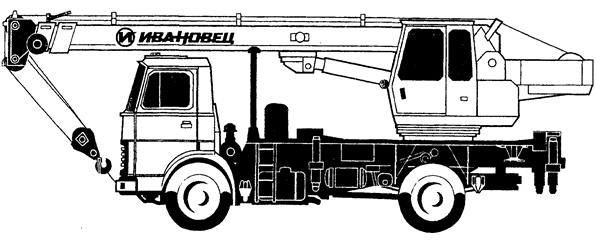

Краны автомобильные гидравлические КС-35714, КС-35714К,

КС-35715 грузоподъемностью 16 т

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Краны предназначены для производства погрузочно-разгрузочных работ на рассредоточенных объектах.

ОПИСАНИЕ

Кран КС-35714 смонтирован на шасси УРАЛ-5557 с двигателем ЯМЗ-236М2 мощностью243 кВт (330 л.с), кран КС-35714К смонтирован на шасси КамАЗ-53215 с двигателем КамАЗ-740.10 мощностью 176 кВт (240 л.с), кран КС-35715 смонтирован на шасси МАЗ-5337
с двигателем ЯМЗ-236М2 мощностью 132 кВт (180 л.с).

Привод механизмов кранов — гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.

Краны оборудованы трехсекционный телескопической стрелой, которая, по особому заказу, может быть укомплектована гуськом. Выдвижение секций стрелы производится гидроцилиндром и полиспастами.

На кранах установлены микропроцессорные ограничители грузоподъемности с цифровой индикацией информации, которые позволяют следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы, показывают фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивают зону действия крана при работе в стесненных условиях.

Установленная в ограничителе телеметрическая память («черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
